表示聯軸器性能的規格有容許負載、容許轉速、扭簧常數、聯軸器本身的齒隙的有無、容許軸心偏差等。若需改善定位特性，或是用于能夠降低振動發生的裝置上時，一般都以“剛性高、無齒隙”為首要條 件選用聯軸器。
但是，聯軸器的剛性從裝置整體的剛性來看，有時影響并不大。這里舉一個例子，比較滾珠螺桿驅動時的裝置整體剛性與采用MCS鉗口聯軸器（一般型聯軸器）和剛性較高的波紋聯軸器的不同。（引用自KTR公司的技術資料，聯軸器的大小與本公司上市的產品不同。）

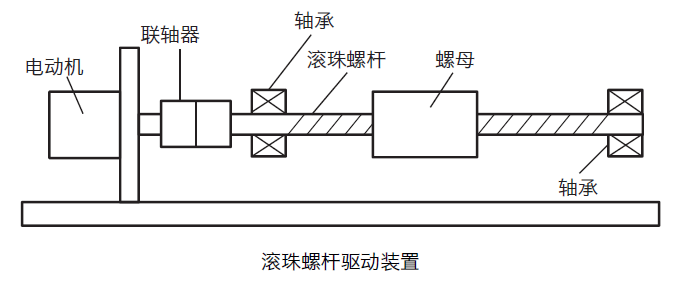

實驗裝置概要

各部分規格

0.36°/step
鉗口聯軸器（一般型聯軸器）的扭簧常數
Cj = 21000［N·m/rad］
波紋聯軸器的扭簧常數
Cb = 116000［N·m/rad］
伺服電動機的剛性
Cm = 90000［N·m/rad］
滾珠螺桿的導程
h = 10［mm］
滾珠螺桿的齒根圓徑
d = 28.5［mm］
滾珠螺桿長度
L = 800［mm］
軸承的軸向剛性
Rbrg = 750［N/μm］
滾珠螺桿螺母的軸向剛性
Rn = 1060［N/μm］
滾珠螺桿的彈性系數
Rf = 165000［N/mm2］

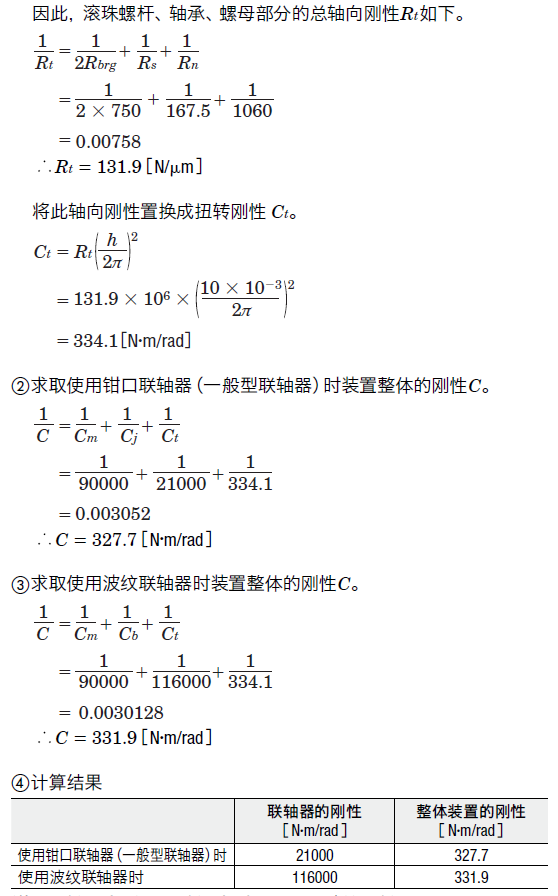

①求取滾珠螺桿、軸承、螺母部分的扭轉剛性。
滾珠螺桿的軸向剛性Rs 為
Rs =（ Rf · d2）/L
=（ 165000 × 28.52）/800
= 167526［N/mm］
= 167.5［N/μm］

鉗口聯軸器（一般型聯軸器）時的剛性是波紋聯軸器的1/5，但是整體裝置的剛性，差別是1.2%。
