點擊查看小型電動直線傳動裝置的選用相關內容說明：

DRS2系列的暫時選用

（1）需求規格確認

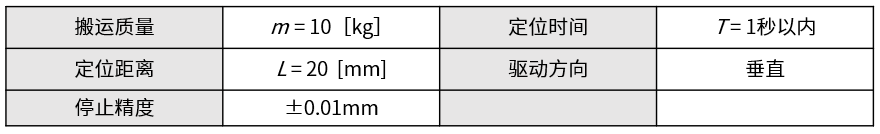

設備的需求規格確認
傳動裝置可以在沒有任何時間問題的情況下定位。確認的方法有兩種，
一種是看圖形來確定大致的定位時間，另一種則是在一定程度上計算出正確的定位時間。
確認過程如下所示。請注意，與實際運行時間可能存在一些差異，僅作參考。

1、通過圖表求得

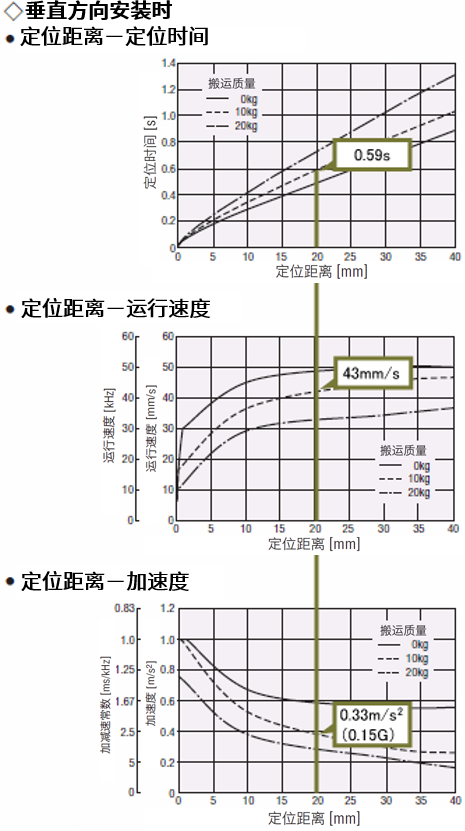

①定位距離移動 20 mm 時，通過右圖確認定位時間。 定位時間：0.59s 滿足1秒內所需定位時間即可使用。 ②定位時間滿足的情況下，確認運行速度、加速度。 運行速度：43mm/s 加速度：0.33m/s²（0.15G） ③定位時間滿足的情況下，選定使用的產品型號。

2、通過計算求得定位時間
①確認運行條件
請確認以下的條件。
定位距離、起動速度、加速度、運行速度

② 從上述運行條件可確認驅動模式是三角驅動或梯形驅動
從定位距離、起動速度、加速度、運行速度計算出三角驅動時的最大速度。最大速度為運行速度以下時，是為三角驅動，超過運行速度時是為梯形驅動。


③計算定位時間
<梯形驅動時>


<三角驅動時>



V_Rmax ：三角驅動時算出的最大速度［mm/s］
V_R：運行速度［mm/s］
Vs ：起動速度［mm/s］
L ：定位距離［mm］

a₁ ：加速度［m/s2］

a₂ ：減速度［m/s2］
T ：定位時間［s］

T₁：加速時間［s］

T₂ ：減速時間［s］
T₃ ：恒速時間［s］

選型服務

助您選擇合適的產品

輸入條件在線選型

點此進入選型工具

人工選型

點此委托專人進行選型計算

注意：

本資料僅供參考。選購前請仔細確認設備需求和產品規格。

如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
