選用的電動缸即使?jié)M足搬運質量、定位時間的條件，但如果工作物的重心位置超出軸導軌中心（支點），就會因為負載慣性力矩而縮短其運行壽命。因此有必要計算負載慣性力矩，并確認其是否在規格值范圍內。請確認靜止狀態時作用的慣性力矩為靜態容許慣性力矩，工作中作用的慣性力矩為動態容許慣性力矩。

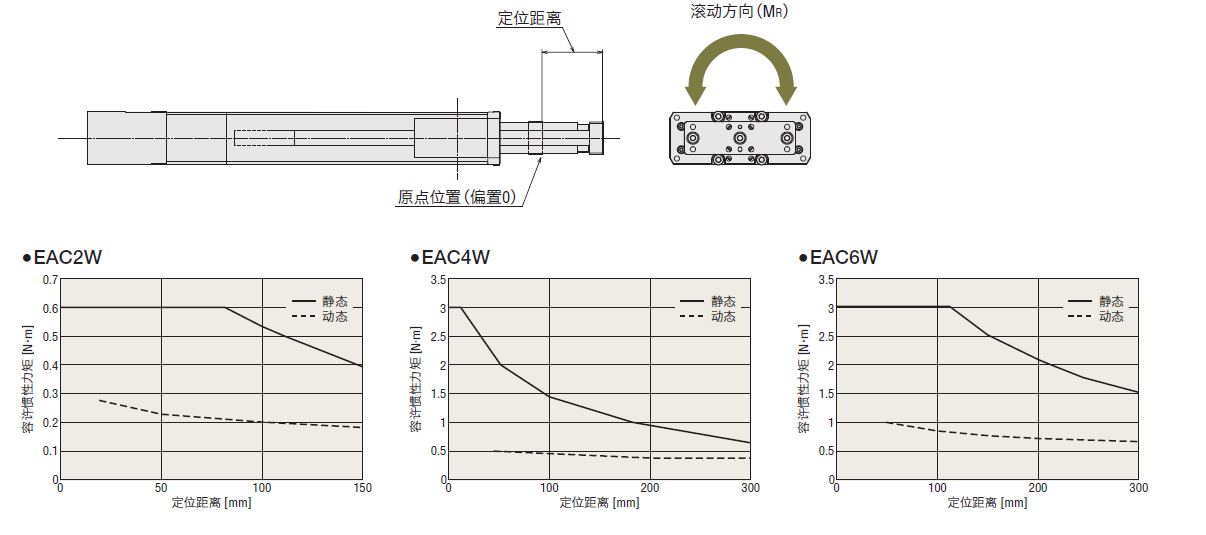

電動缸（僅限帶軸導軌）停止及工作中負載慣性力矩作用時，請確認刊載電動缸部規格表頁的特性圖。 該特性圖在靜態慣性力矩及動態慣性力矩中通用。
◇ 垂直方向的容許慣性力矩（MP）
各產品的規格表中備有考慮負載慣性力矩計算的計算結果特性圖，水平方向安裝、壁掛方向安裝時，請予以確認。
◇ 滾動方向的容許慣性力矩（MR）
2、垂直方向使用時
從工作物、負載的施力點求出作用在電動缸（僅限帶軸導軌）的負載慣性力矩，確認靜態容許慣性力矩和動態容許慣性力矩的強度足夠。
3、靜態慣性力矩作用的考慮點

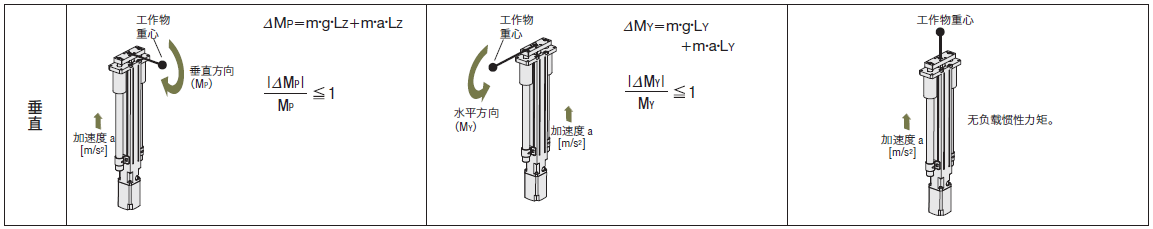

以下圖解表示將電動缸（僅限帶軸導軌）安裝在垂直方向，在停止狀態下作用的負載慣性力矩（⊿MP、⊿MY、⊿MR）。請使用負載慣性力矩判斷 公式，確認負載慣性力矩在靜態容許慣性力矩（MP、MY、MR）的范圍內。
◇ 動態慣性力矩作用的考慮點
以下圖解表示將電動缸（僅限帶軸導軌）安裝在垂直方向，在工作中（考慮加速度）作用的負載慣性力矩（⊿MP、⊿MY、⊿MR）。使用負載慣性力 矩判斷公式確認負載慣性力矩在動態容許慣性力矩（MP、MY、MR）的范圍內。
電動缸（僅限帶軸導軌）的軸導軌部位預測使用壽命已設計成各系列的使用壽命基準值。
但是，負載慣性力矩判斷公式大于1時，在其使用狀態下預測使用壽命將縮減。

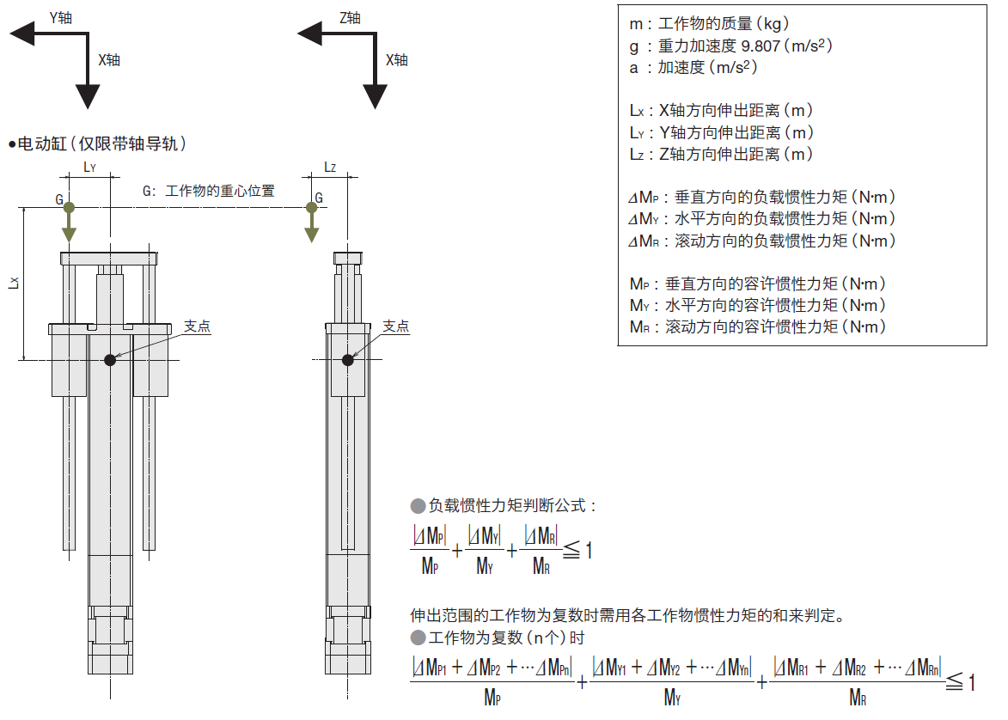

可按下述計算式確認其與預測使用壽命的差距。
*預測使用壽命因產品而異，詳細請點此確認
|
|
計算電動缸（僅限帶軸導軌）負載慣性力矩 |
負載慣性力矩

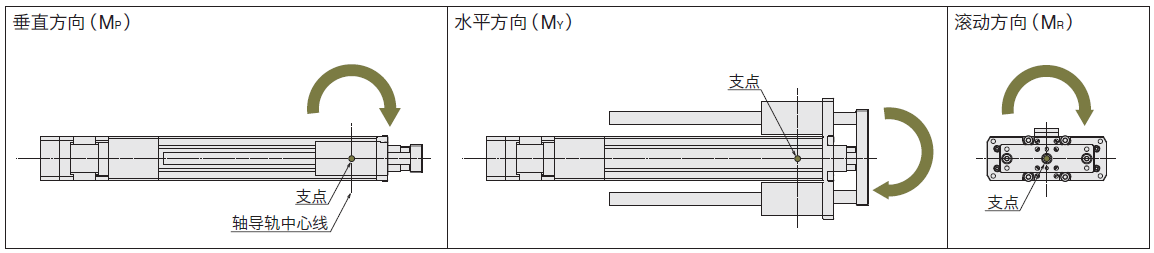

在用電動缸（僅限帶軸導軌）搬運工作物時，若工作物的重心位置偏離軸導軌中心（支點），負載慣性力矩會對軸導軌發生作用。根據偏置位置，
作用方向分別向垂直方向（MP）、水平方向（MY）和滾動方向（MR）作用。
選用的電動缸即使?jié)M足搬運質量、定位時間的條件，但如果工作物的重心位置超出軸導軌中心（支點），就會因為負載慣性力矩而縮短其運行壽命。因此有必要計算負載慣性力矩，并確認其是否在規格值范圍內。請確認靜止狀態時作用的慣性力矩為靜態容許慣性力矩，工作中作用的慣性力矩為動態容許慣性力矩。
負載慣性力矩作用的考慮點

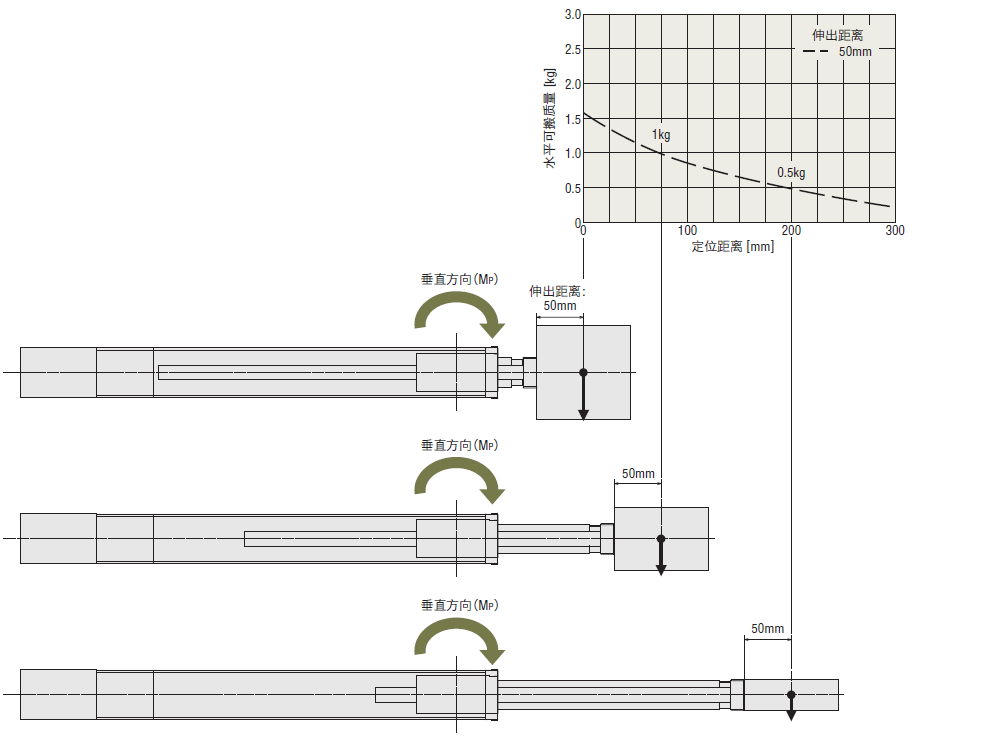

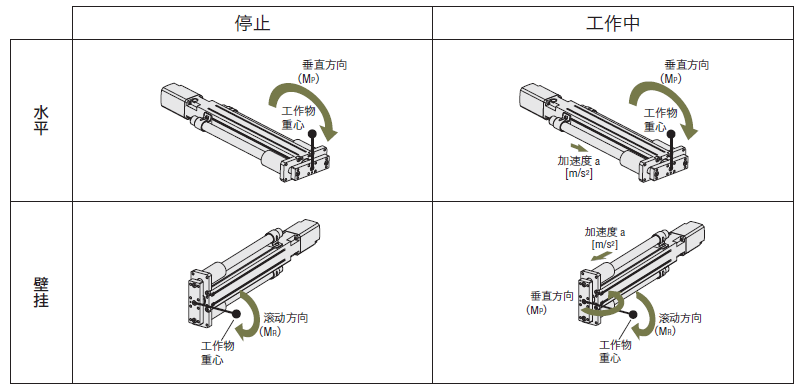

1、水平、壁掛方向使用時電動缸（僅限帶軸導軌）停止及工作中負載慣性力矩作用時，請確認刊載電動缸部規格表頁的特性圖。 該特性圖在靜態慣性力矩及動態慣性力矩中通用。
◇ 垂直方向的容許慣性力矩（MP）
各產品的規格表中備有考慮負載慣性力矩計算的計算結果特性圖，水平方向安裝、壁掛方向安裝時，請予以確認。
◇ 滾動方向的容許慣性力矩（MR）
2、垂直方向使用時
從工作物、負載的施力點求出作用在電動缸（僅限帶軸導軌）的負載慣性力矩，確認靜態容許慣性力矩和動態容許慣性力矩的強度足夠。
3、靜態慣性力矩作用的考慮點

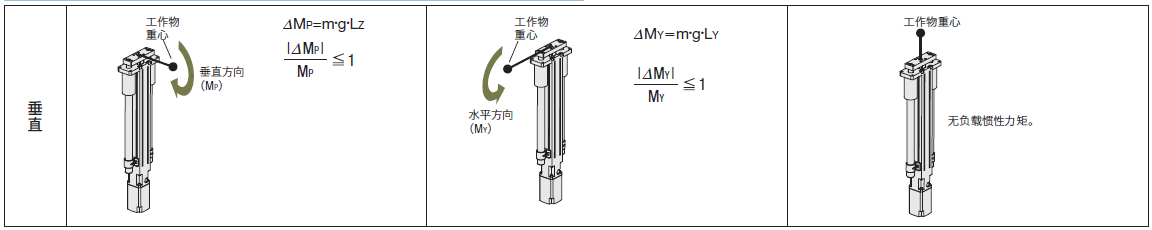

以下圖解表示將電動缸（僅限帶軸導軌）安裝在垂直方向，在停止狀態下作用的負載慣性力矩（⊿MP、⊿MY、⊿MR）。請使用負載慣性力矩判斷 公式，確認負載慣性力矩在靜態容許慣性力矩（MP、MY、MR）的范圍內。
◇ 動態慣性力矩作用的考慮點
以下圖解表示將電動缸（僅限帶軸導軌）安裝在垂直方向，在工作中（考慮加速度）作用的負載慣性力矩（⊿MP、⊿MY、⊿MR）。使用負載慣性力 矩判斷公式確認負載慣性力矩在動態容許慣性力矩（MP、MY、MR）的范圍內。
電動缸（僅限帶軸導軌）的軸導軌部位預測使用壽命已設計成各系列的使用壽命基準值。
但是，負載慣性力矩判斷公式大于1時，在其使用狀態下預測使用壽命將縮減。
可按下述計算式確認其與預測使用壽命的差距。
*預測使用壽命因產品而異，詳細請點此確認
