壓推運行（搭載αSTEPAZ系列通用） |

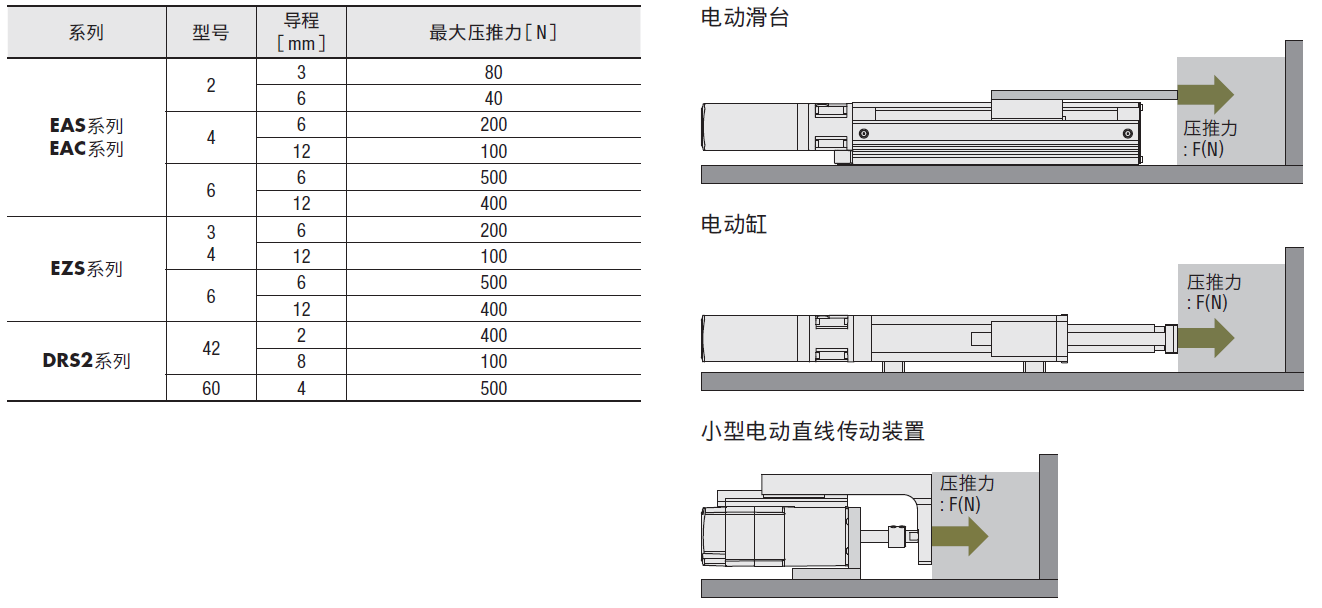

所謂壓推運行，是指壓推負載時連續加壓的運行。內藏定位型和脈沖序列輸入型都可進行。壓推力的上限值如下所示。

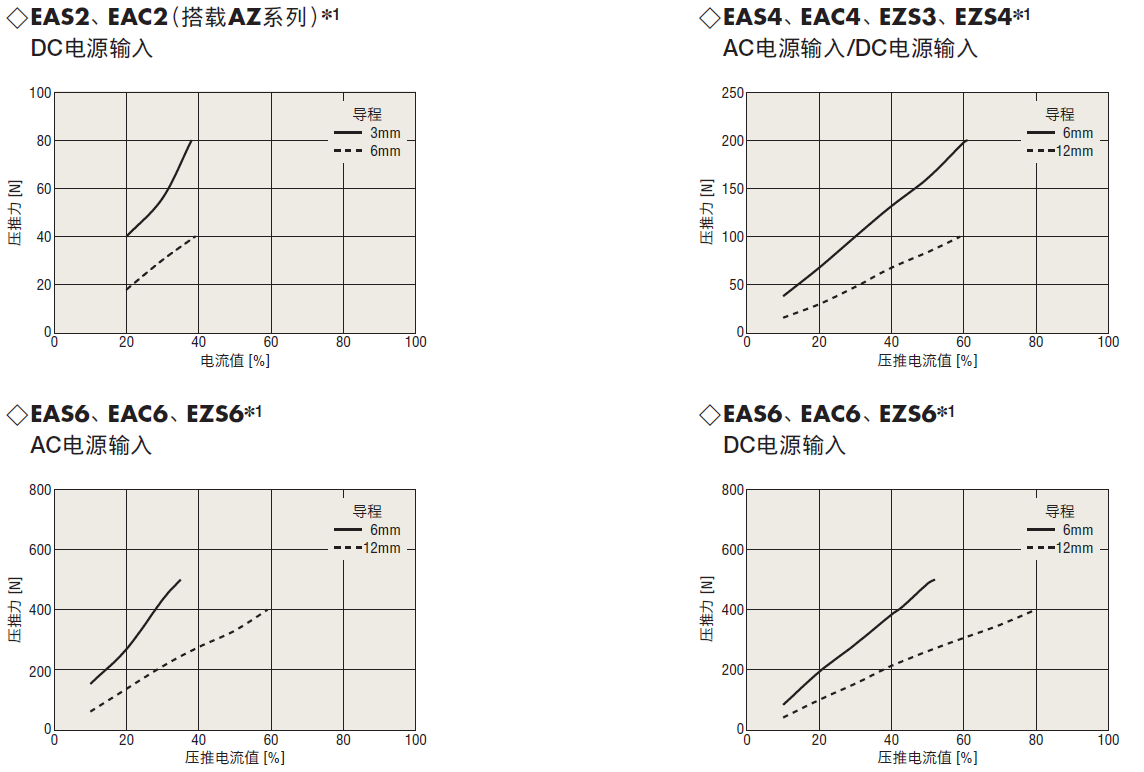

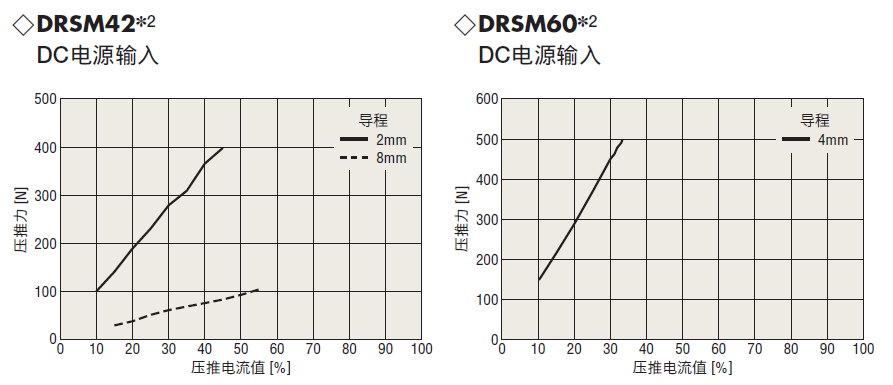

壓推實際值
如下所示為電動傳動裝置的壓推力和電流值設定的參考值。使用時，請確認實際的壓推力。
? 1 圖表制作條件：EAC系列水平方向驅動時的壓推力測量結果的平均值
請注意：
● 壓推力和壓推電流值的關系因以下條件而異。 請組裝在實際裝置的狀態下確認壓推力。
· 安裝條件（水平方向安裝、垂直方向安裝）
· 電動傳動裝置的種類、形狀（無軸導軌/帶軸導軌、沖程）
· 客戶夾具等的負載條件
請注意：
● 壓推力和壓推電流值的關系因以下條件而異。 請組裝在實際裝置的狀態下確認壓推力。
· 安裝條件（水平方向安裝、垂直方向安裝）
· 電動傳動裝置的種類、形狀（無軸導軌/帶軸導軌、沖程）
· 客戶夾具等的負載條件
請注意：
● 壓推力和壓推電流值的關系因以下條件而異。 請組裝在實際裝置的狀態下確認壓推力。
· 安裝條件（水平方向安裝、垂直方向安裝）
· 電動傳動裝置的種類、形狀（無軸導軌/帶軸導軌、沖程）
· 客戶夾具等的負載條件
● 壓推力和壓推電流值的關系因以下條件而異。 請組裝在實際裝置的狀態下確認壓推力。
· 安裝條件（水平方向安裝、垂直方向安裝）
· 電動傳動裝置的種類、形狀（無軸導軌/帶軸導軌、沖程）
· 客戶夾具等的負載條件

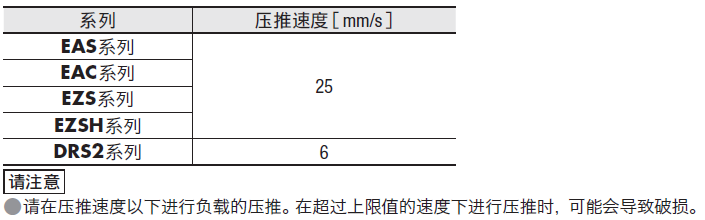

壓推運行速度（上限值）
壓推運行速度的上限如下。
◇ 搭載αSTEPAZ系列
◇ 搭載αSTEPAZ系列

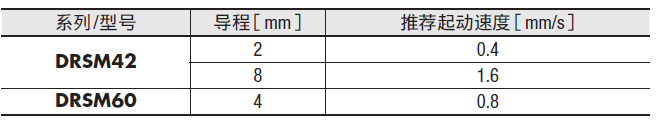

DRS2系列推薦起動速度
DRS2在運行中被沖程端或機器高速反撞停止時，請先拆下負載，然后再用推薦起動速度返回滾珠螺桿。
