風量―靜壓特性 |
壓力損失

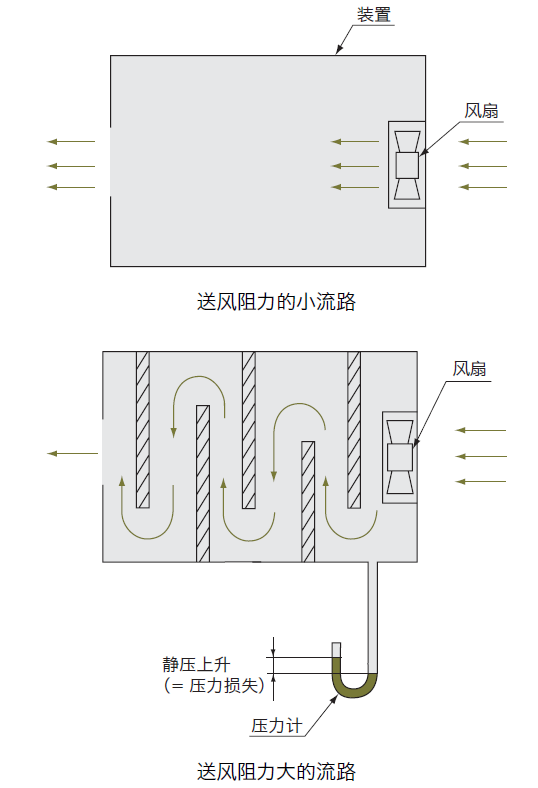

希望將空氣流入某一流路當中時，該流路當中即會產生妨礙其送風阻力。例如，在下圖中進行比較，可以發現上面的裝置內由于幾乎是空的，因此送風阻力較小，風量也幾乎都沒有減少。但是，由于下面的裝置內阻礙風流的東西較多，因此送風阻力增大并且風量也減少。

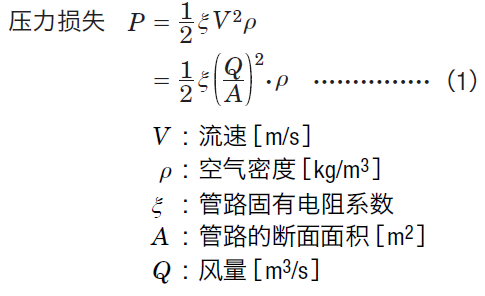

此點與電流很相似，當阻抗越小時則可流過越大的電流，相對的阻抗越大時則可流過的電流越小。此送風阻力是使裝置內的靜壓上升的壓力能源所在，稱做壓力損失，以下列算式表示。
從風扇方面來看這一公式，是指為了流過風量Q風扇就必須保有令裝置中的壓力僅上升公式（1）P的靜壓。
風量―靜壓特性

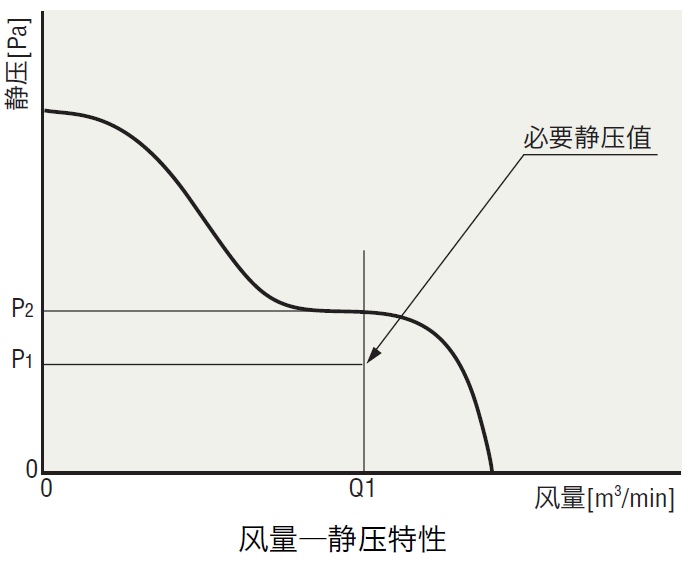

風扇的特性一般是以風量―靜壓特性曲線表示，其表示的是希望送出某種程度風量時與其所需靜壓值之間的關系。例如，所需風量為Q1時，其裝置的壓力損失假設為P1。如下圖中風扇的特性所示，可以得知此風扇所擁有的靜壓值為P2，比所需靜壓值P1更大，因此可獲得所需充足的風量。
由于壓力損失是與風量的平方成正比，因此需要兩倍風量時則不單純只是增加兩倍的風量即可，同時還必須選用靜壓為4倍的風扇。
由于壓力損失是與風量的平方成正比，因此需要兩倍風量時則不單純只是增加兩倍的風量即可，同時還必須選用靜壓為4倍的風扇。
風量―靜壓特性的測量方法
測量風量―靜壓的方法一般有使用皮托管測試的風管測量方式及使用雙室測量兩種方法。
其中雙室方式比風管方式精度更高并且在海外各地也被廣泛使用，因此本公司采用此種方式測量。

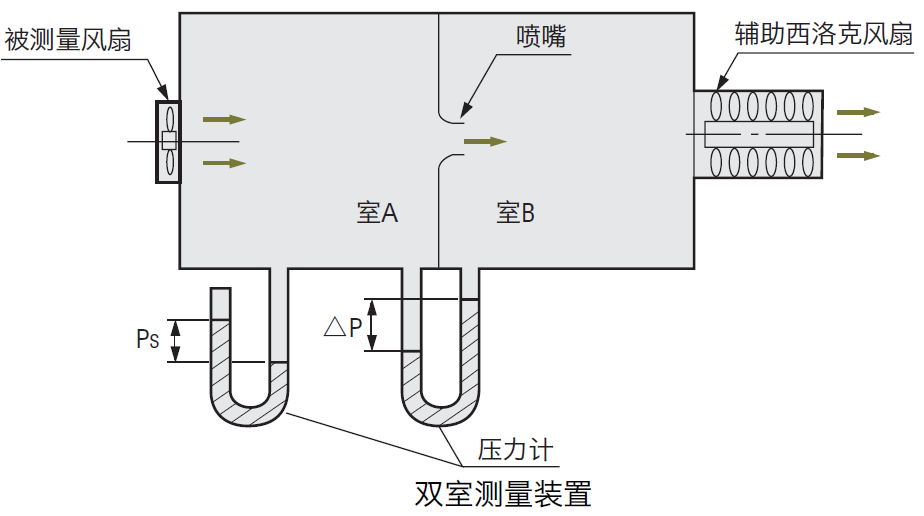

此外，本公司的測量裝置是采用世界上被廣泛認可的風扇測量方法的規格AMCA標準210為基準。此種方法如下圖所示，是測量噴嘴前后的差壓ΔP與室內的壓力Ps以求得被測量風扇的風量―靜壓特性。
（AMCA ： The Air Moving and Conditioning Association ）
本公司所使用的雙室（Double Chamber）為無論風扇上是否有吸風
管或排風管皆可使用的通用的測量裝置。

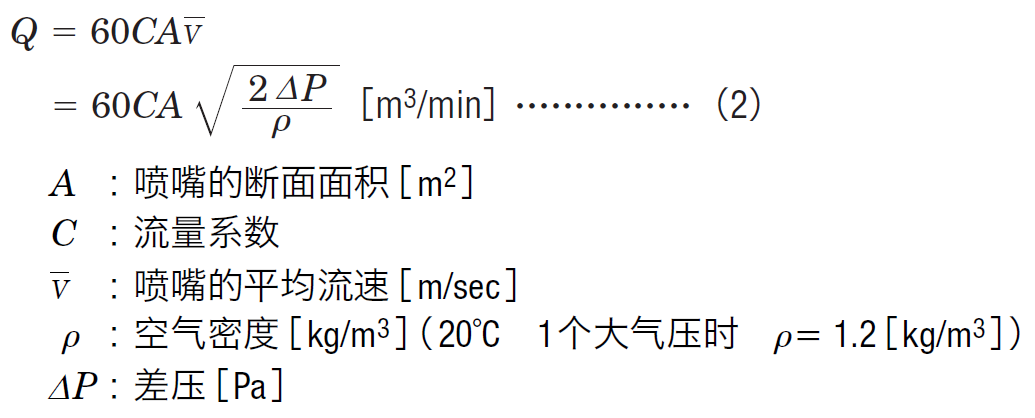

此方式可從A室與B室的壓力差來求得流過噴嘴的流體速度，因此可 以通過將流過噴嘴的速度V、噴嘴面積A以及流量系數C，這3者相乘 來表示風量Q，變成下面的公式（2）。
測量風量―靜壓特性時，使用輔助離心式風扇通過控制B室的壓力以改變A室的壓力，從而可測量特性曲線圖上的各個點。此外，本公司在測試時使用電腦連結，因此可在更短時間內測量得到更高精度的測試資料。

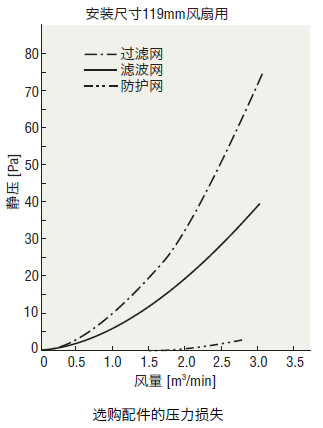

安裝尺寸為119mm的風扇用選購配件所測量得到的壓力損失為下圖所示。就損失而言過濾網最大，而防護網幾乎沒有造成任何損失。

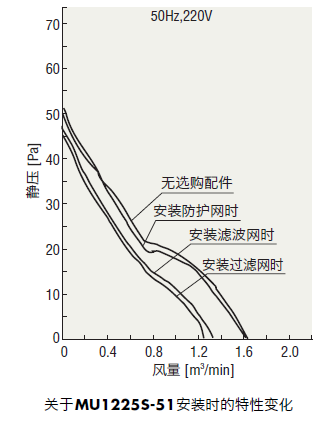

以MU1225S-51為例，安裝各種選購配件時其特性變化如下圖所示。
如圖所示，安裝選購配件的壓力損失越大則風量―靜壓特性越低。
其中雙室方式比風管方式精度更高并且在海外各地也被廣泛使用，因此本公司采用此種方式測量。
此外，本公司的測量裝置是采用世界上被廣泛認可的風扇測量方法的規格AMCA標準210為基準。此種方法如下圖所示，是測量噴嘴前后的差壓ΔP與室內的壓力Ps以求得被測量風扇的風量―靜壓特性。
（AMCA ： The Air Moving and Conditioning Association ）
此方式可從A室與B室的壓力差來求得流過噴嘴的流體速度，因此可 以通過將流過噴嘴的速度V、噴嘴面積A以及流量系數C，這3者相乘 來表示風量Q，變成下面的公式（2）。
使用2臺風扇時的風量―靜壓特性
使用2臺風扇時最大風量變?yōu)榧s2倍。選購配件安裝導致的風量―靜壓特性的變化
將風扇組裝于機器時，安裝防護網或過濾網等選購配件可提高機器整體的安全性及可靠性。但是，選購配件本身即為送風阻力，會影響風扇的特性及噪音等方面，因此在選用風扇及選購配件時必須考慮這些要點。安裝尺寸為119mm的風扇用選購配件所測量得到的壓力損失為下圖所示。就損失而言過濾網最大，而防護網幾乎沒有造成任何損失。
