AC小型標準電動機
|
|
可逆電動機的運行時間與溫度上升 |
可逆電動機設為“30分鐘額定”，不過進行短時間間歇運行時，運行條件的不同也造成運行時間的變化?？赡骐妱訖C(jī)短時間間歇使用時，電動機起動及反轉時會有大電流通過而加大發熱量，不過若電動機停止時間設定較長，自然冷卻效果也增加，可抑制電動機溫度上升。
間歇運行時

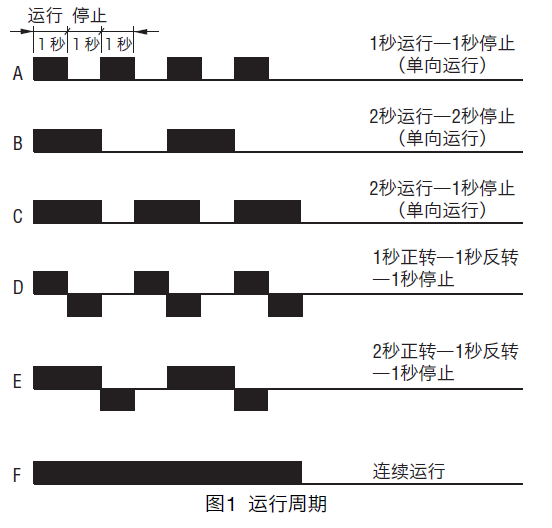

間歇運行的條件如圖1的A∼E所定。F表示連續運行的條件。在這些
條件下，試對本公司代表性可逆電動機溫度上升情況進行實測。

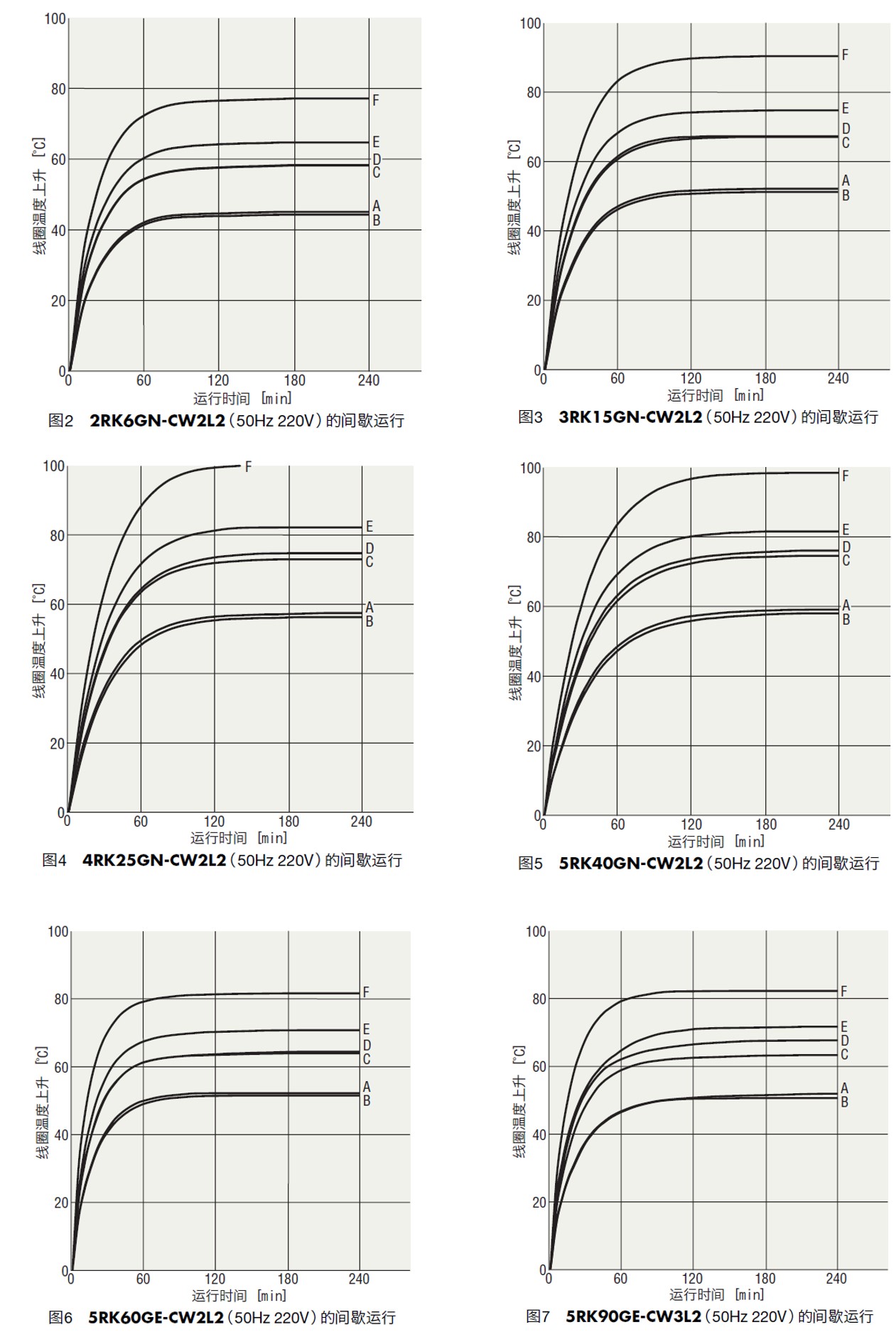

圖2到圖7為測試結果。
測量溫度上升時，將電動機單體懸吊以杜絕熱傳導，電容起動電動機 溫度上升面需在嚴格空載狀態下進行測量。
不過負載大于電動機額定轉矩以及慣性負載較大時，也可發生起動或
反轉所需時間變長溫度上升更大的情況，敬請注意。
例如4RK25GN-CW2L2的溫度上升，需要注意保持線圈溫度上升
在80?C以下，電動機外殼溫度90?C以下運行。
圖4 4RK25GN-CW2L2中如運行時間和停止時間相同（條件A、B）， 可進行連續間歇運行。（條件C、D時則有限度。）此外電動機輸出越 大則時間越短。

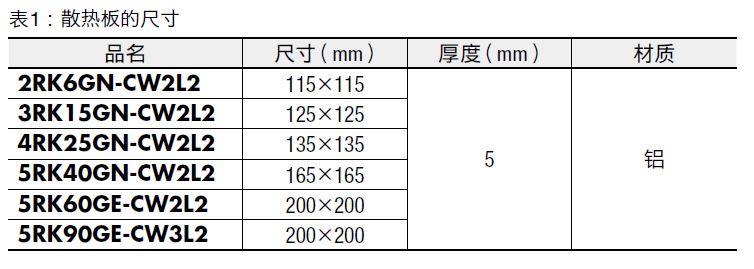

表1所示為圖2到圖7溫度上升測量使用的散熱板。
安裝散熱板時

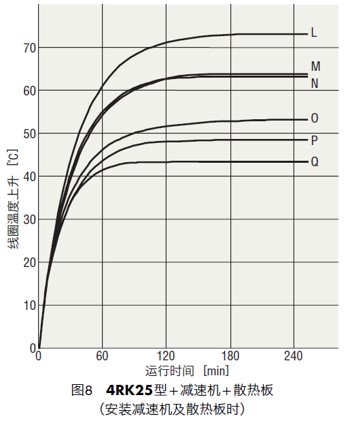

表2所示為圖9溫度上升測量使用的散熱板的種類。從這些測量結果中可知，散熱板尺寸加倍則可抑制溫度上升約10?C。此外，與鐵相比鋁的傳熱率更高，更能抑制溫度上升，如果對鋁進行
黑色涂裝則還能降低約5?C。電動機溫度會根據負載條件、運行周期、電動機安裝方式、環境溫度等條件的不同而有所變化。這些很難都通過數據加以判斷，請僅將其作為判斷因素之一。
