生化、免疫分析儀器高速化應用提案
裝置概要
生化、免疫分析儀器是用于檢測、分析生命化學物質的儀器，通過檢查體液樣本（如血液，尿液等），助力高效、準確的疾病診斷，提升醫療效率。在設備擺臂、反應盤、試劑盤等眾多關鍵工位的應用上，面向設備高效、提速課題的提出，東方馬達重磅推出高速化應用提案。通過搭載高精度、低振動、高分辨率的步進電動機PKP系列，優化改善甩液、撞針、磨壁、殘液、結晶、氣泡產生等多項痛點難題，推動提高檢測效率課題的實現。以下為您介紹各工位應用提案：
系統構成
------------------------提高轉矩-------------------------
電動機的高精密構造
◇精加工的定子/轉子小齒
對轉子·定子上的小齒施行研磨精加工， 對凸極寬度、小齒面積等做合適化處理， 內部加工精度的差距對于特性表現是相當明顯。  |
◇微小的空氣隙
|
◇ 定子和轉子的內外徑比例
優越的定、轉子的內外徑比例設計是把控 電動機響應性與提升轉矩的關鍵指標。
|
◇高密度的線圈
|
采用大磁力磁鐵為電動機帶來更大的轉矩。
驅動器的高電流化設計
CVD系列驅動器的電動機輸出電路高效率化設計，帶來的高電流輸出。
 |
|
通過降低開關組件的損耗，充分用于電動機的轉矩輸出，提高驅動器效率。 |
|
提案：高轉矩特性與電動機、驅動器密不可分
通過修改電動機的線圈設計與驅動器的改良設計，實現高電流化。⇒ 轉矩大幅提升！
■42mm安裝尺寸的轉矩特性對比
■60mm安裝尺寸的轉矩特性對比
------------------------降低振動-------------------------
高精密的電動機制造
|
◇ 精加工的定子/轉子小齒

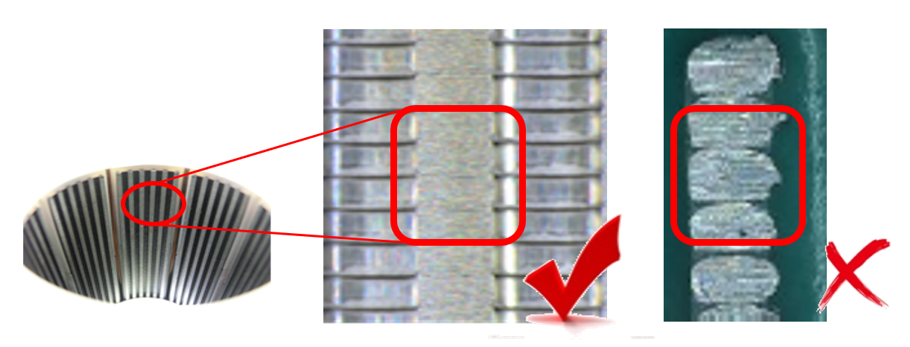

對轉子·定子上的小齒施行研磨精加工，內部加工精度的差距對于特性表現是相當明顯。 這是影響步進電動機停止精度的精準性、振動的重要因素之一！ |
 |
優異的電流控制
|

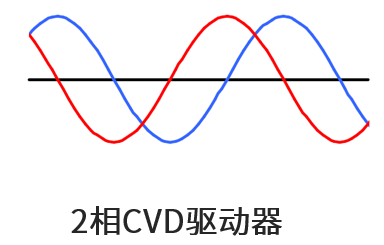

◇ 以正弦波為基本的驅動

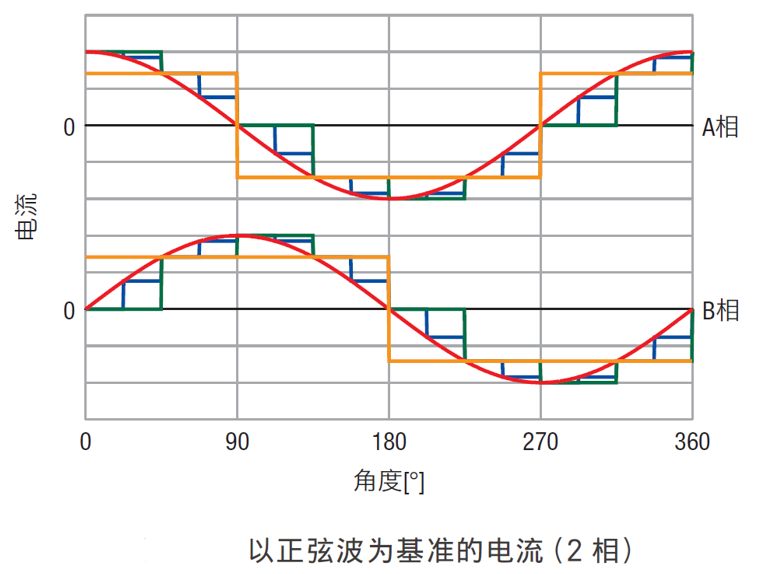

為保證發生轉矩恒定，步進電動機實現的關鍵是“切換”線圈的電流，如電流波形按矩形波方式進行的運行。此時，無法保證發生轉矩保持恒定，存在轉矩變動導致振動變大的速度區間。 東方馬達驅動器對電流波形進一步細分分割后，電流波形逐漸接近正弦波的現象，故此能夠順暢的運轉。  |
 |
◇ CVD系列全速領域微步驅動

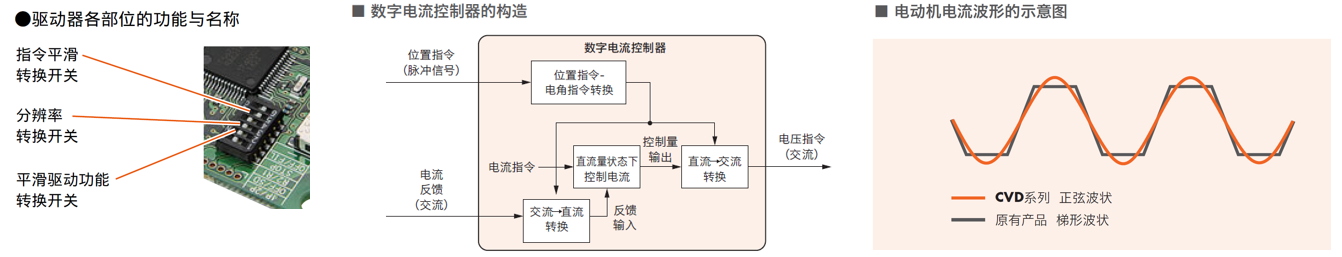

采用全數字控制的微步驅動器，電流控制實現數字化，大幅改善振動幅度，全速度領域?qū)崿F(xiàn)更低振動和噪音。
采用全數字控制的微步驅動器，電流控制實現數字化，大幅改善振動幅度，全速度領域?qū)崿F(xiàn)更低振動和噪音。
◇平滑驅動控制

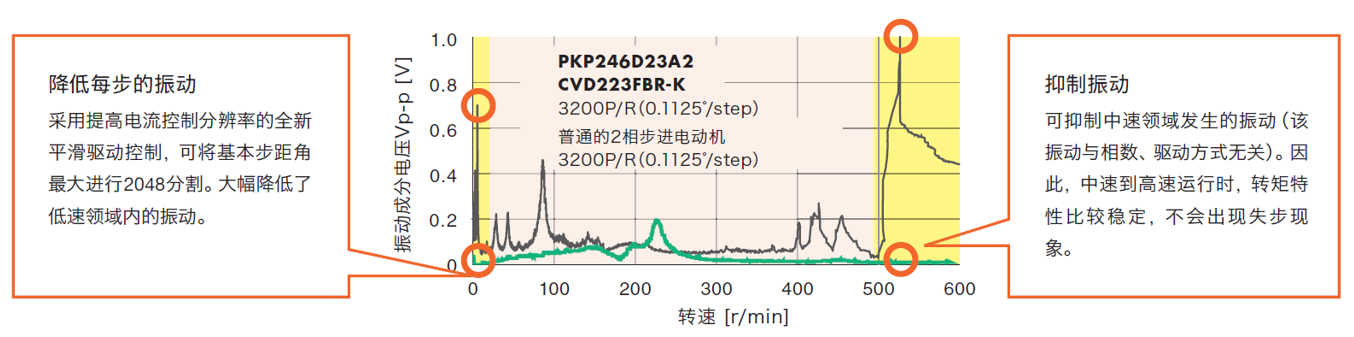

減小步距角以降低過沖·回沖，實現正弦波電流驅動，使用整步也能平滑運行。
減小步距角以降低過沖·回沖，實現正弦波電流驅動，使用整步也能平滑運行。
實時獨立的電流檢測
|
◇ 各相電流獨立檢測
該設計能正確檢測出電動機的輸入電流。但需使用較多的檢測電路和檢測信號，電路構成較為復雜。CVD驅動器通過數字化控制進行了彌補。 |
 |
提案：全速度領域?qū)崿F(xiàn)低振動·低噪音

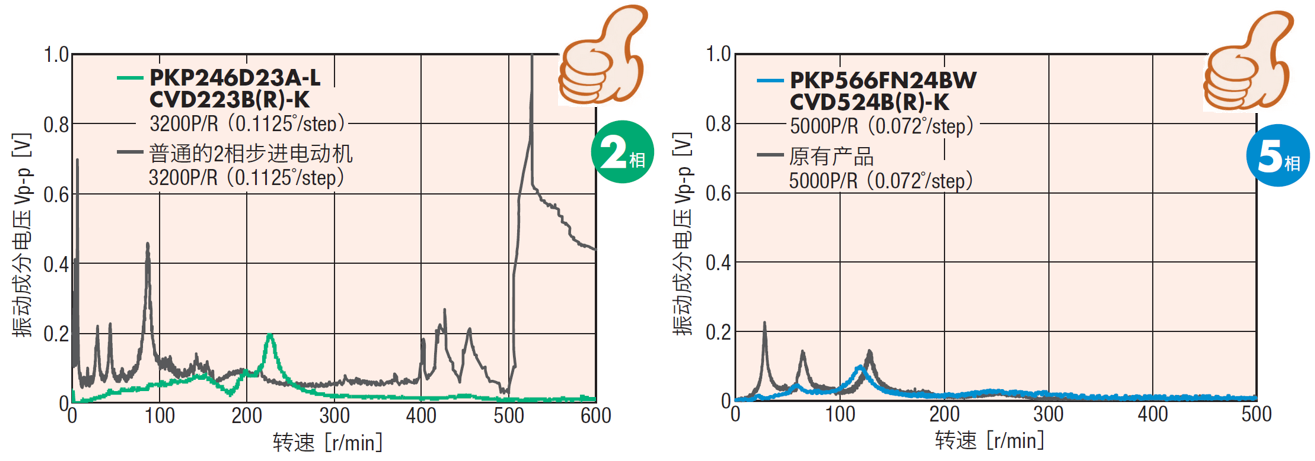

5相步進電動機PKP系列搭載CVD系列驅動器具有更佳的振動特性。|
◇步進電動機驅動器低噪音對比樣機視頻
|
◇步進電動機驅動器振動對比樣機視頻
|
相關產品
 |
 |
低振動設計的驅動器搭載微步驅動功能，實現更低振動。 提供可根據安裝方式、電纜線出線方向選擇的3種驅動器 。
高轉矩低振動的2相。高精度低振動的5相。備有豐富的產品陣容。
|
