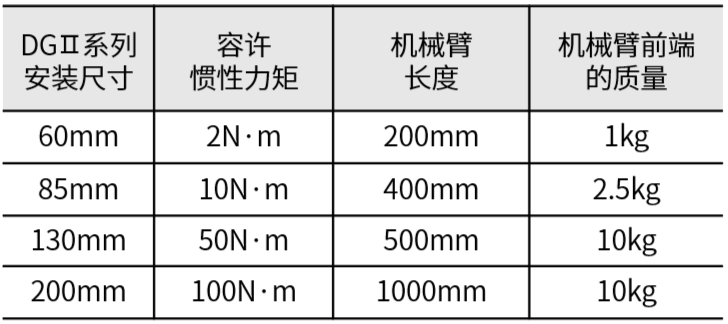

以下為各規格可驅動的大致機械臂參考長度及負載質量，實際選用請結合機構尺寸及驅動條件進行綜合選型計算，可進一步洽詢東方馬達。

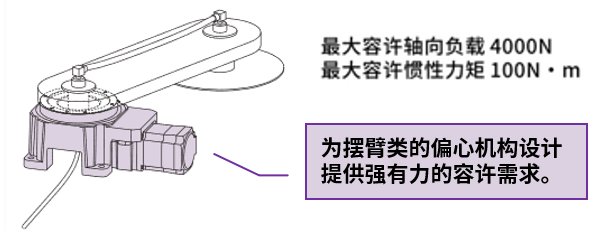

可直接將負載安裝在旋轉平臺上，不僅省去傳動機構，方便安裝，更能通過中空設計實現由下而上的配線?配管。
大口徑中空孔（貫穿）可用于布線復雜的配線、氣動及液壓配管等場合，使裝置設計更為簡潔。

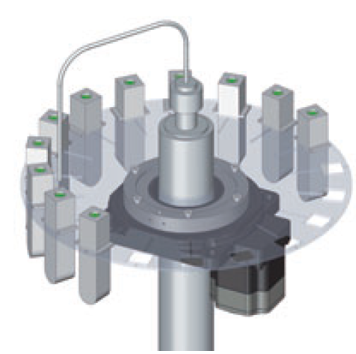

引申應用：液體分裝設備
中空設計實現液體輸送配管可由中空部通過，管道布置更緊湊。

小型化

DGⅡ系列備有電動機垂直組裝型、水平組裝型，可根據裝置內的安裝空間進行選擇。垂直組裝型可將電動機隱藏到安裝板之下，最小僅需35.5mm高度即可安裝負載。

AZ系列產品用于機械臂機構的優勢

齒條移動方向（垂直）的應用，實現高反復定位精度，確保物料的準確的頂升。

●網絡對應 備有對應各種網絡協議的驅動器與 mini驅動器。

●功能安全 搭載切斷電動機供電的STO（Safe Torque Off）功能。通過切斷電動機供電，減少裝置可動部的危險動作所帶來的風險。 ※ 請勿在運行中使用。

●功能安全 ?DRS2系列

電動升降機械臂的旋轉部時，可使用東方馬達的DRS2系列及EZS系列。  DRS2系列安裝尺寸60㎜，雖機身小巧，但最大能發揮500N的推力， 適用于小型機械臂旋轉機構的升降軸。

●搭載AZ系列的便利功能

方便的運行·設定

使用AZ系列的功能，能夠通過中空旋轉式傳動裝置的旋轉平臺執行坐標管理，可以實現以下運行：

?就近絕對移動縮短生產周期	?設定禁止進入范圍使控制簡單
是指朝向設定的目標位置，按移動距離最短的旋轉方向 執行驅動的功能。可縮短裝置的生產周期。	裝置上有障礙物等時， 可在旋轉平臺上設定禁止進入范圍。

縮短裝置啟動時間 出廠時已預設運行中空旋轉式傳動裝置所需參數，可縮短裝置啟動時間。 ·原點位置 ·分辨率設定（0.01°/step） ·旋轉平臺的旋轉方向設定 ·Round設定±180° ●各初始設定值可以更改。

搭載產品

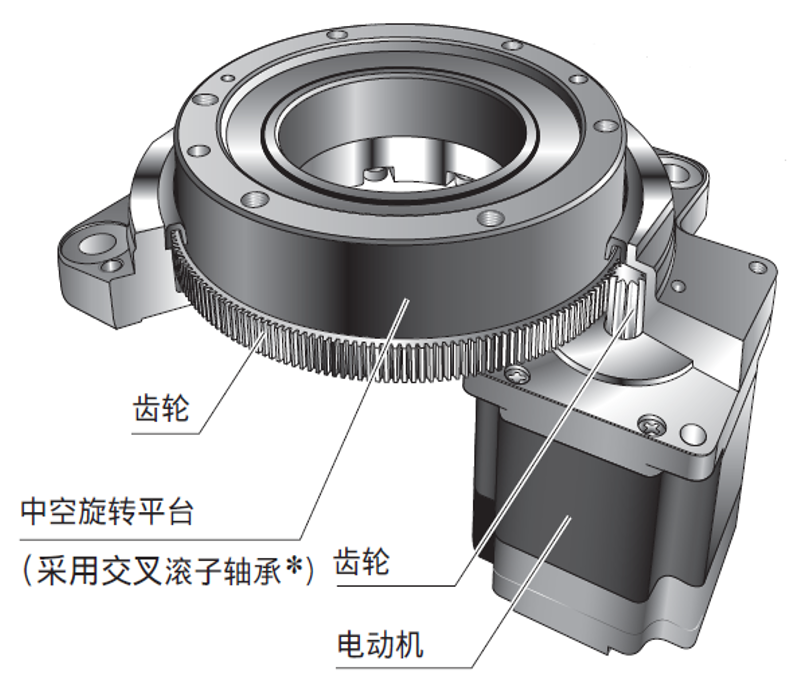

?中空旋轉式傳動裝置 DGII系列 中空旋轉式工作臺和αSTEP的一體化產品 （搭載無需電池的絕對式編碼器AZ系列）。 傳動裝置內部為減速機構，因此可進行高輸出功率驅動。

注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。

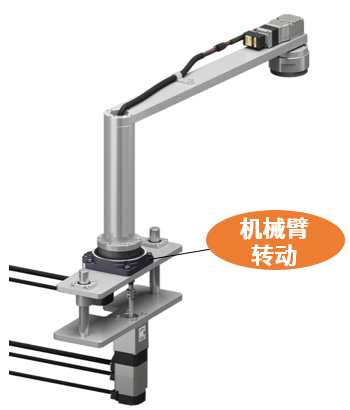

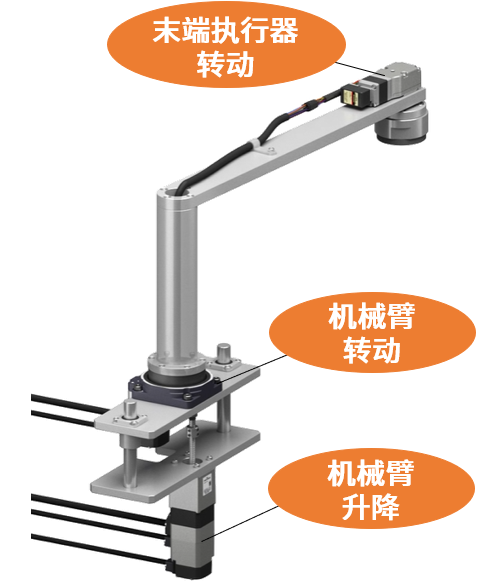

• 機械臂 轉動
