晶圓單片清洗設備應用提案

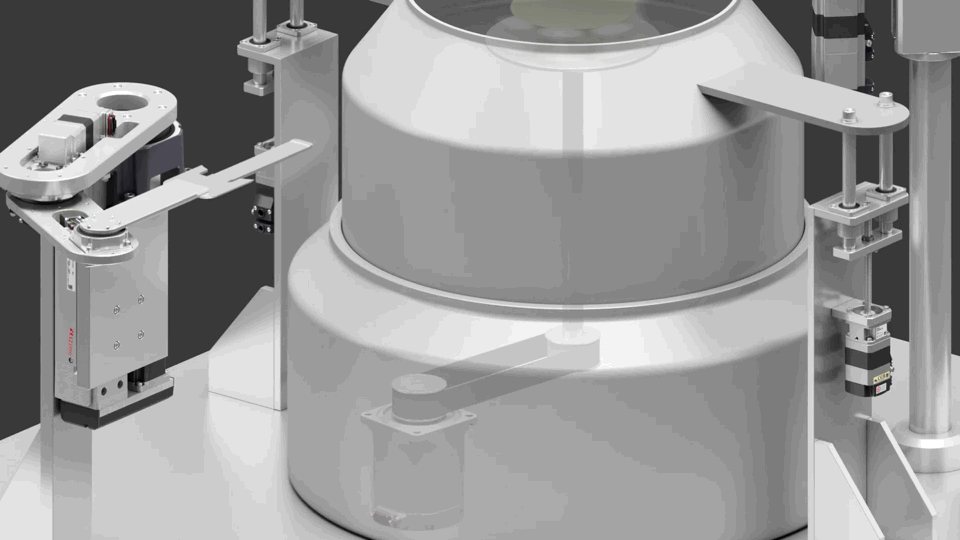

裝置概要
晶圓單片清洗設備由于工藝效果好、均勻性高,不易產生交叉污染,逐漸成為了半導體制造中的主流濕法清洗設備。該設備在晶圓上、下料、CUP升降裝置、噴淋/清洗裝置等機構應用上,東方馬達均提供強有力的解決方案。
通過搭載步進伺服混合控制系統αSTEP AZ系列及其模組化產品,達成小型化、高精度、節省設計、裝配的人力和時間成本等多項課題。 以下為您介紹各工位應用提案:


系統構成

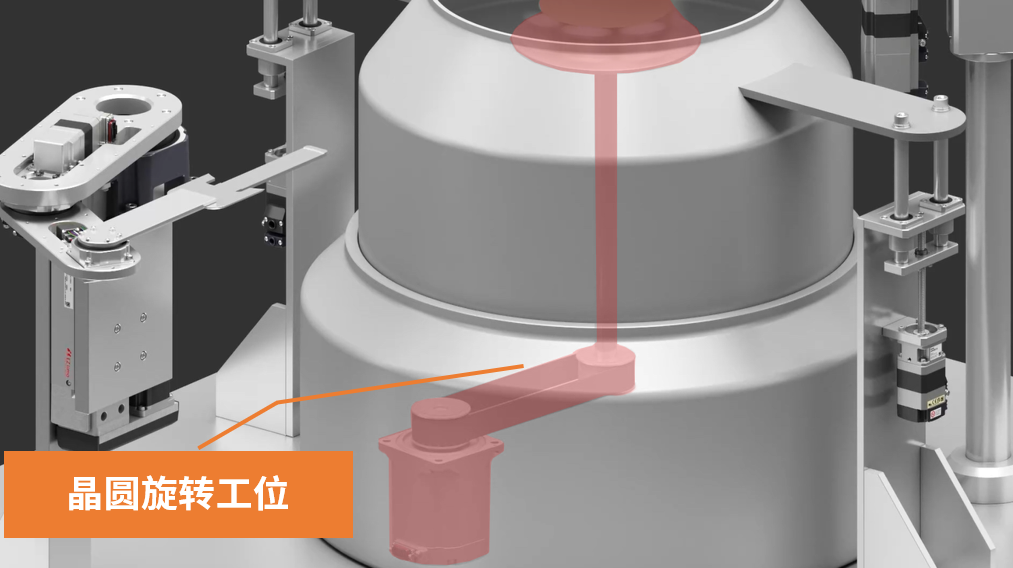

晶圓旋轉工位
搭載免電池絕對式編碼器的AZX系列伺服電動機??稍诟咚兕I(lǐng)域內發揮高轉矩,適用于在晶圓上料后,結合不同清洗工藝的需求,對晶圓進行搭配不同試劑、不同清洗速度的多階段清洗。




搭載免電池絕對式編碼器的伺服電動機
AZX系列搭載了與AZ系列相同的免電池機械式絕對編碼器(ABZO傳感器)。
能夠用于定位運行和連續運行的伺服電動機。


• 機械式傳感器
非通電狀態下也能夠保持位置信息
• 多回轉絕對式傳感器
可根據作為基準的原點,利用電動機軸
檢測±900轉(1800次旋轉)的絕對位置


無需外部傳感器

由于是絕對式系統,
因此不需要原點傳感器、限位傳感器。

優點:
•提升高速原點返回+原點返回精度
•降低成本
•節省配線
•不會受到外部傳感器誤動作的影響

無需電池

機械式編碼器不需要電池。
位置信息由ABZO傳感器以機械方式管理。

優點:
•無需更換電池
•海外運輸也放心
•無需電池空間(可自由安裝驅動器)


在高速領域內發揮高轉矩
AZX系列在高速領域內發揮高轉矩。適用于移動量較多的定位用途(例:滾珠絲杠驅動)。

●AZX系列和AZ系列的轉速―轉矩特性的對比。
AZX系列在高速領域、AZ系列在低速領域具有轉矩優勢。

網絡對應驅動器
驅動器支持EtherCAT、EtherNet/IP、PROFINET??墒褂?根通信電纜線連接上一級控制器與驅動器,因此,節省配線。


基本操作方法與AZ系列相同
AZX系列的基本操作方法與AZ系列相同。
在同一裝置內同時使用AZX系列和AZ系列時,可減少操作方法變更帶來的麻煩。



搭載產品

?伺服電動機 AZX系列
搭載免電池絕對式編碼器的伺服電動機。
可在高速領域內發揮高轉矩,適用于移動量較多的定位用途。
基本操作方法與AZ系列相同,因此便于在裝置內一起使用。





注意:
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助,請洽詢本公司客戶咨詢中心(電話:400-820-6516)。
