晶圓單片清洗設備應用提案
裝置概要
晶圓單片清洗設備由于工藝效果好、均勻性高，不易產生交叉污染，逐漸成為了半導體制造中的主流濕法清洗設備。該設備在晶圓上、下料、CUP升降裝置、噴淋/清洗裝置等機構應用上，東方馬達均提供強有力的解決方案。通過搭載步進伺服混合控制系統αSTEP AZ系列及其模組化產品，達成小型化、高精度、節省設計、裝配的人力和時間成本等多項課題。 以下為您介紹各工位應用提案：

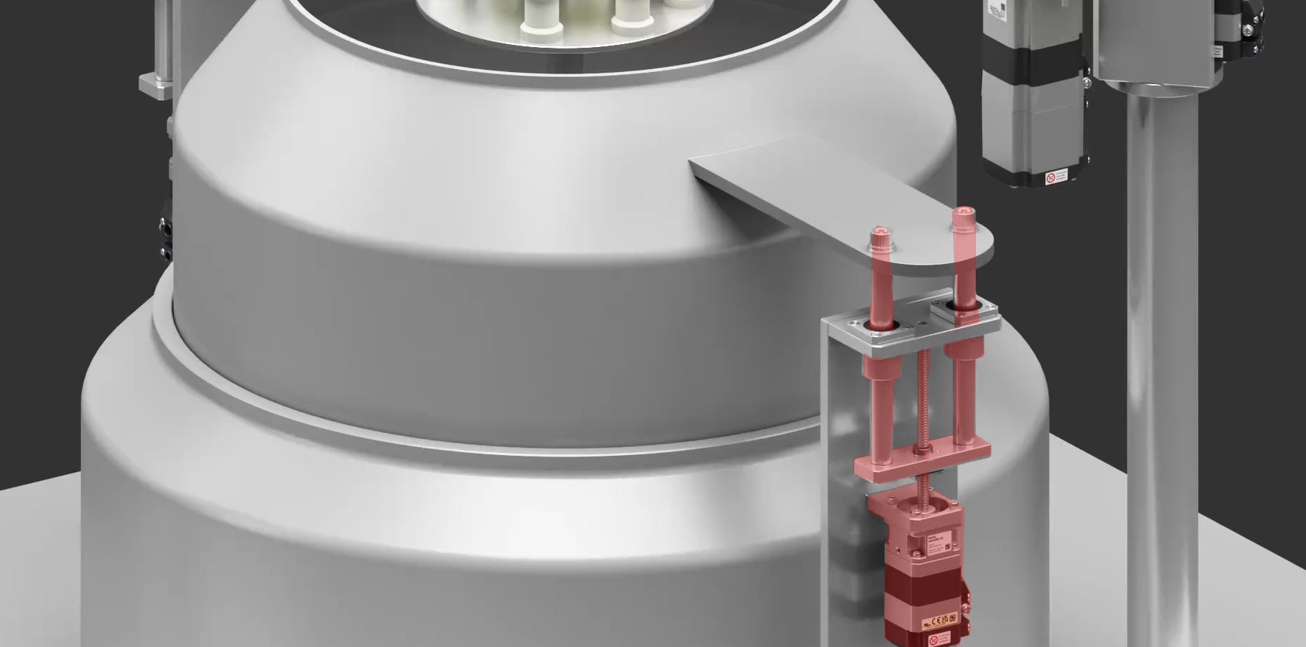

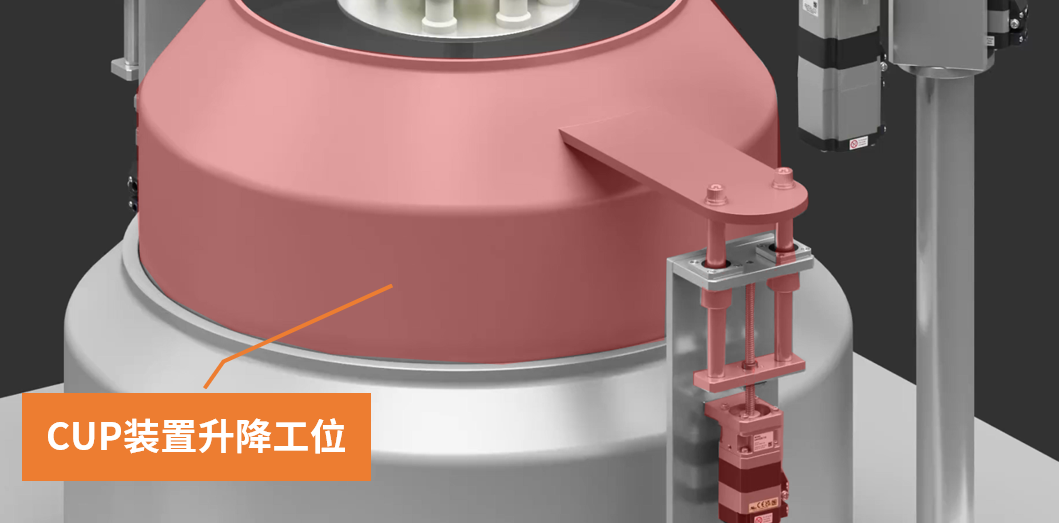

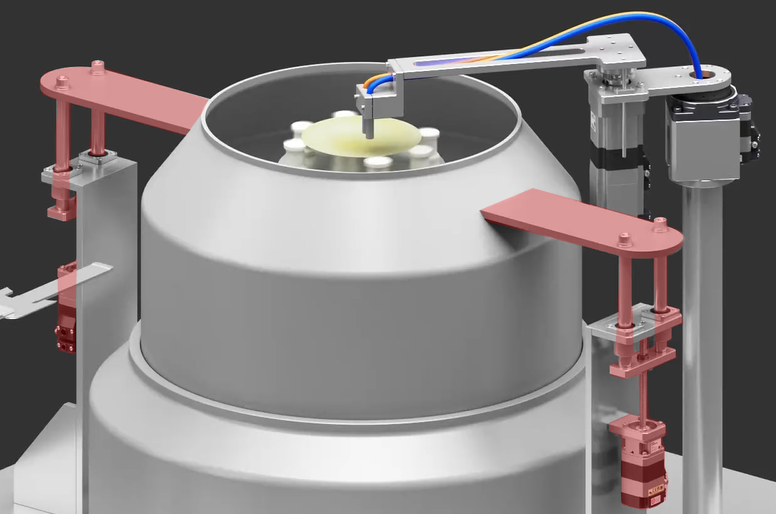

CUP裝置升降工位
絲杠帶適配器是由滑動絲杠和樹脂螺母組成的直線動作機構，可輕松搭載本司步進電動機實現高推力、高速、自鎖力等特性，有助于改善裝置的生產節拍。與自行組裝的結構相比，減少設計工時、節省空間，實現機構的小型化。
|
|

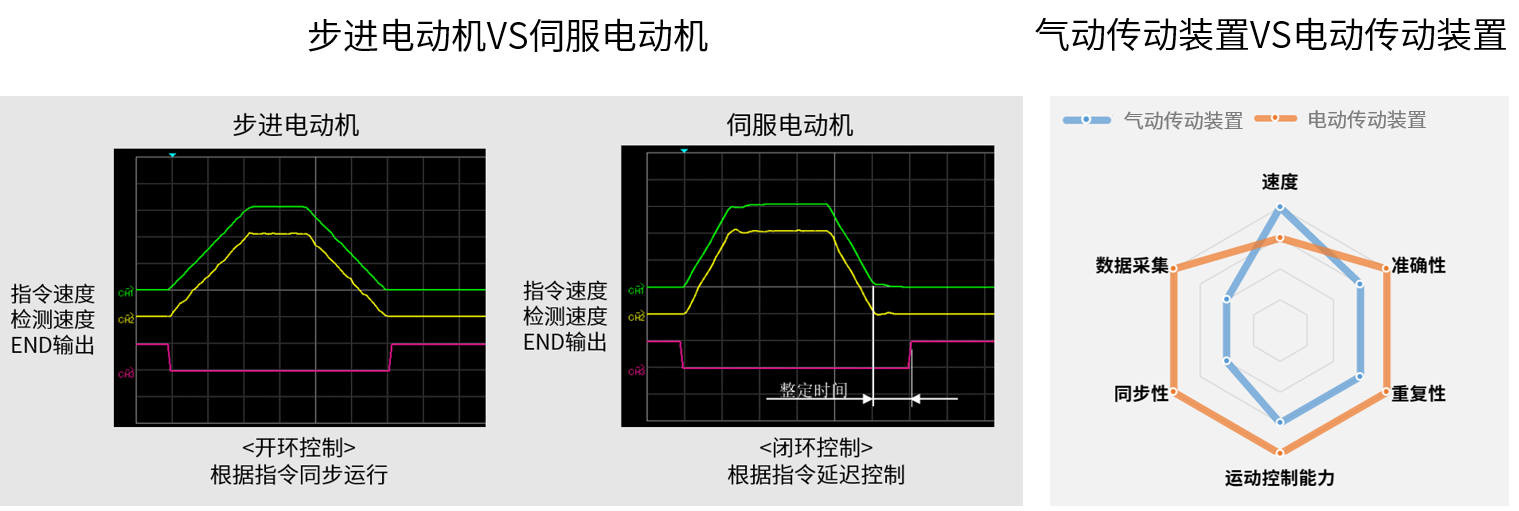

開環控制的步進電動機·無需增益調整的多軸同步運行

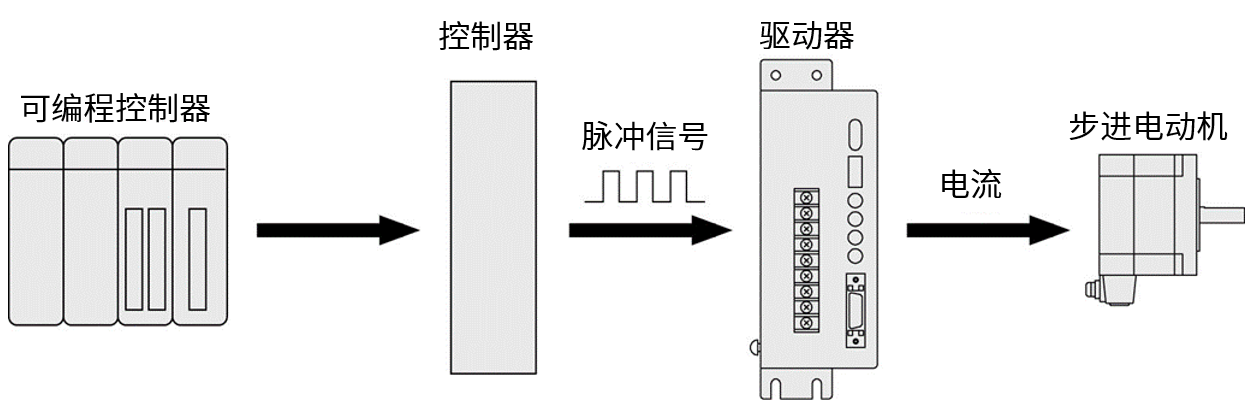

電動機本體是被設計僅用控制器、驅動器和電動機構成開環控制方式就可以簡單地進行“高精度定位運行”的同步電動機，具有高響應性和高指令跟隨性的特點。
 |
|
故對機構剛性無要求，無需增益調整，可實現與輸入的動作指令同步運行。
只需運動指令同步輸入，多臺步進電動機可進行幾乎相同的運行，同步升降CUP裝置。
查看同步性演示視頻：
自鎖結構·節省額外的制動器設計
 |
自鎖力*最大100N（安裝尺寸42mm 導程2mm），可用于保持負載。 可用于防止因自重而掉落、移動等負載保持用途。 *從外部移動螺母時，由于摩擦的關系，絲杠軸無法動作的現象稱為自鎖。
|
* 搭載AZ系列步進伺服混合控制系統步進電動機的組合使用方式，詳情請另洽詢。

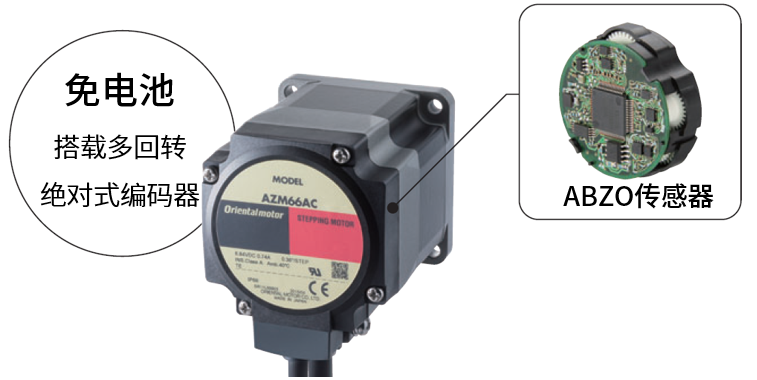

搭載機械式絕對編碼器的AZ系列·實現絕對坐標位置管理
絕對式系統位置管理，支持重新上電后的絕對坐標記憶，無需電池、傳感器等配件，支持軟極限設置、內藏定位程序運行等。
有助于提升生產效率、節省安裝空間、降低成本。 |
|
查看絕對式應用演示視頻：

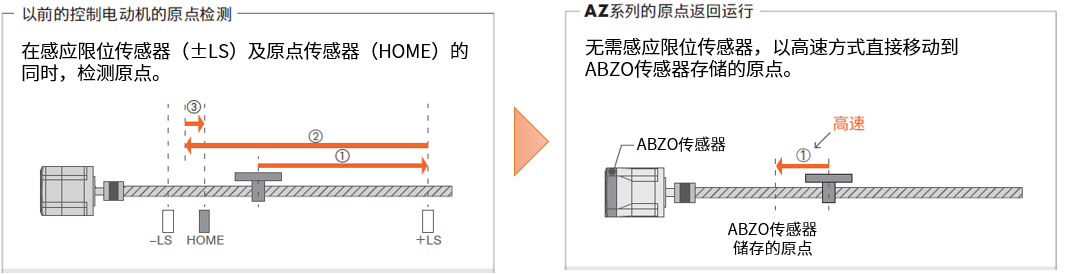

■原點輕松設置、高速原點返回十分高效簡便
| 應用情景： 高精密微調：確認裝置當前位置狀態，支持高精度位置微調； 輕松復位：斷電后各軸若因外力不同引起不同的變位量，支持多軸簡易的同步絕對定位復位。 |
■采用小型電動缸·空間利用更出色

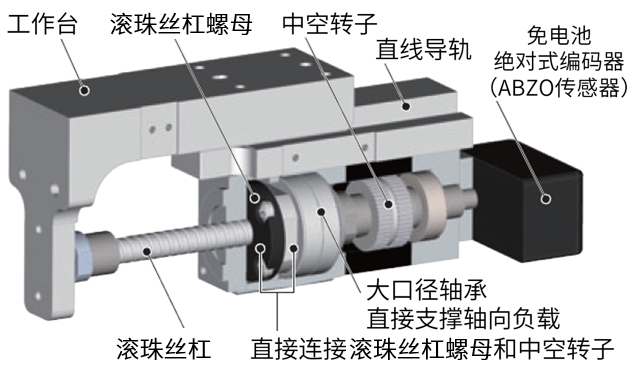

αSTEP與滾珠絲杠一體化的緊小型機體，可實現裝置設計小型化、省空間化。
DRS2系列

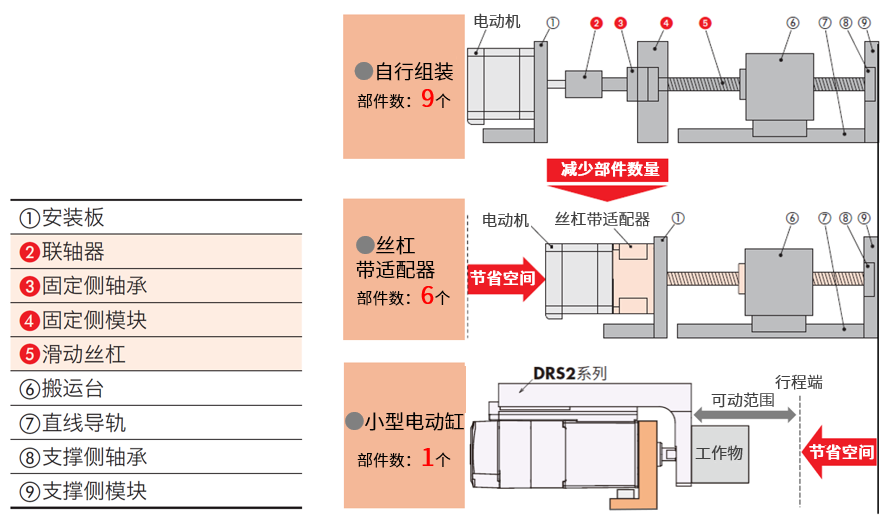

可減少部件數量，節省空間，縮短組裝及安裝精度等的調節時間?？稍诟虝r(shí)間內研發裝置。
搭載產品
 |
?絲杠帶適配器 |
 |
?DRS2系列（搭載αSTEP AZ系列） |
 |
?步進伺服混合控制系統αSTEP AZ系列 |
