多工位移載加工設備
裝置概要
以半導體常見的多工位設備為例，介紹上下料工位、移載工位、加工工位中使用東方馬達產品的解決方案。通過全部使用搭載步進伺服混合控制系統αSTEP AZ系列的產品，在達成小型化、高精度的前提下，統一控制方式。
有助于節省設計、裝配的人力和時間成本。

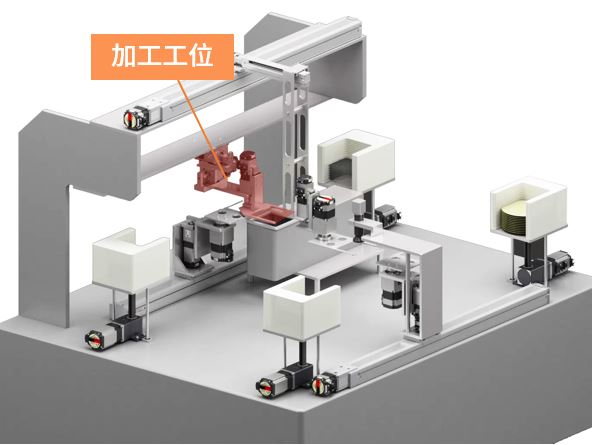

加工工位
通過采用步進電動機和滾珠螺桿一體化的小型電動缸，與自行組裝的機構相比，裝置全長縮短。
|
 |
特別適用于微小移動量·高精度定位

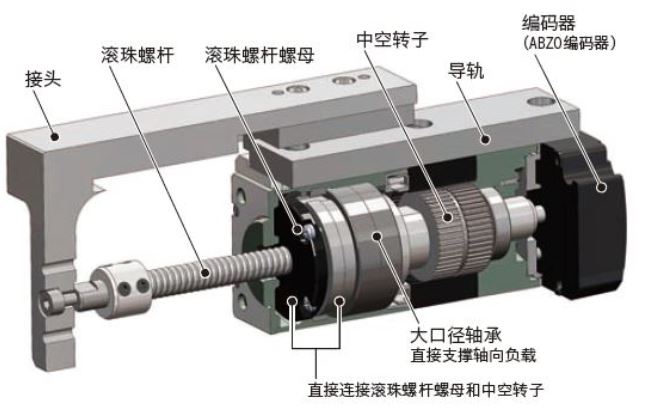

中空轉子和滾珠螺桿螺母一體化。由于不需要連接部件，因此，很少會出現因聯軸器等部件組合而產生的精度影響，可實現更高精度的定位。
|
●驅動螺桿分為研磨滾珠螺桿和滾軋滾珠螺桿2種
|
|
減少連結部件，節省空間
無需直線導軌和連軸器等連結零件，使得設備整體得以小型化。相較于自行組裝的機構，所需的零部件大大減少。
多樣化的安裝方式

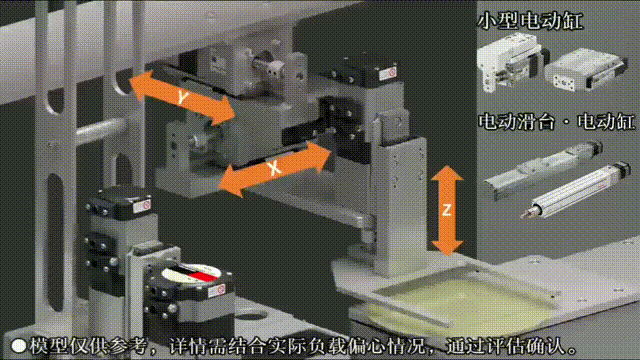

安裝方法多樣，能夠較大限度靈活選擇安裝方式以對應受限的空間。使用多臺時，可以緊密安裝搭建微小XYZ工作臺*，能夠縮短設備的寬度。
*具體選購搭建方案，詳情需咨詢東方馬達以選型評估確認。
以工作臺型推桿型為例
※ 材質：鋁 表面處理：無

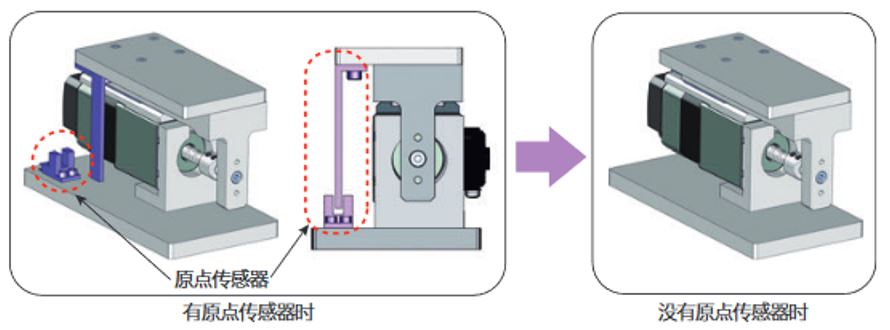

免傳感器，無需另設空間
搭載混合控制系統αSTEP AZ系列，采用小型機體實現裝置的小型化、輕量化之外，
還搭載ABZO機械式編碼器，能夠檢測管理位置信息，因此無需原點傳感器，當然也省略了傳感器所需的配線，
達到節省成本和空間的目的。
還搭載ABZO機械式編碼器，能夠檢測管理位置信息，因此無需原點傳感器，當然也省略了傳感器所需的配線，
達到節省成本和空間的目的。
搭載產品
|
?小型電動缸DR系列（搭載αSTEP AZ系列） |
