齒條· 齒輪系統可以輕松將電動機的旋轉運動變成直線運動。
直動機構部保持小型化設計的同時，由于經過高強度加工，也可實現大負載的搬運。

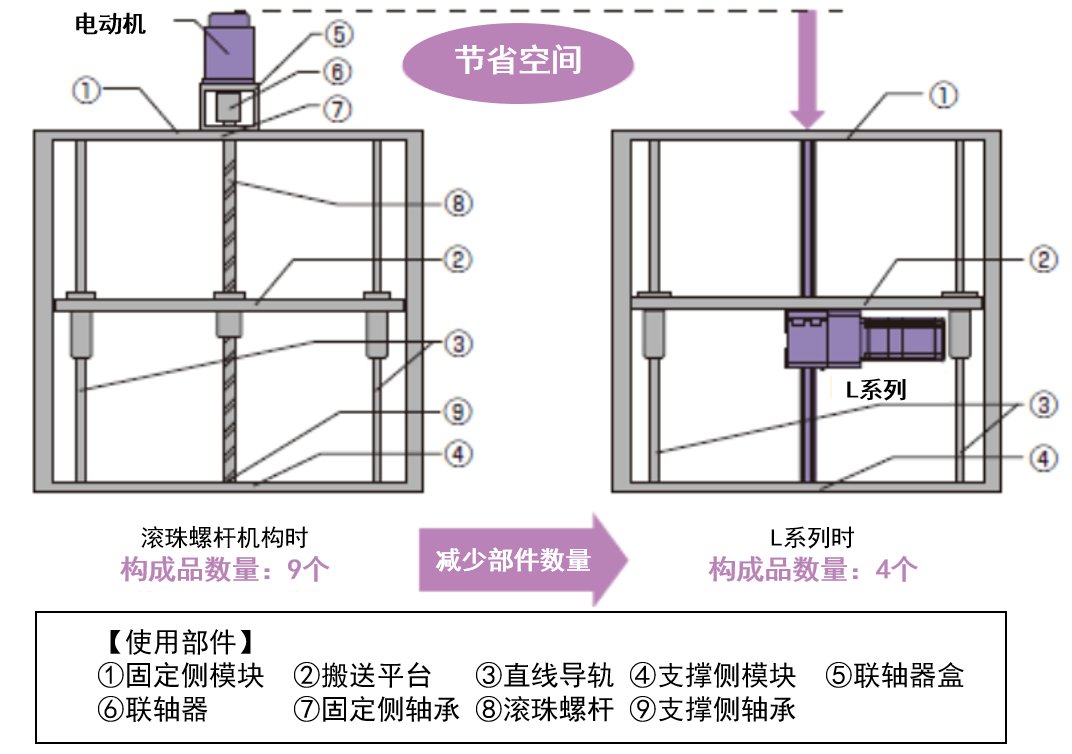

齒條·齒輪機構組裝所需的部件少，減少了設計（部件選定·機構探討·設計圖管理等）及組裝的工時，有助于縮短裝置完成時間。而且可將齒條兩端固定，讓電動機自行移動?？稍O(shè)置在在設備高度受限的場所。

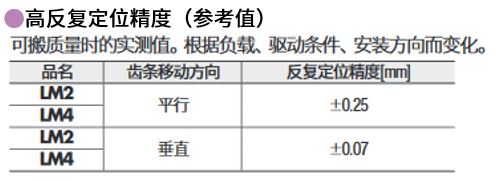

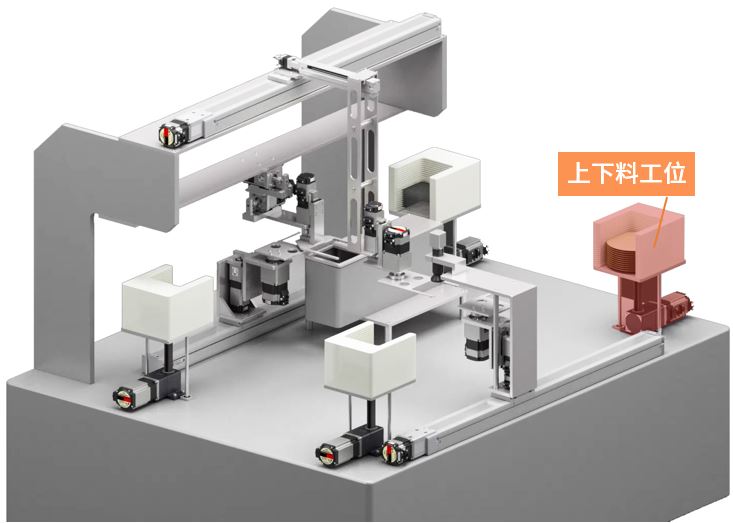

齒條移動方向（垂直）的應用，實現高反復定位精度，確保物料的準確的頂升。

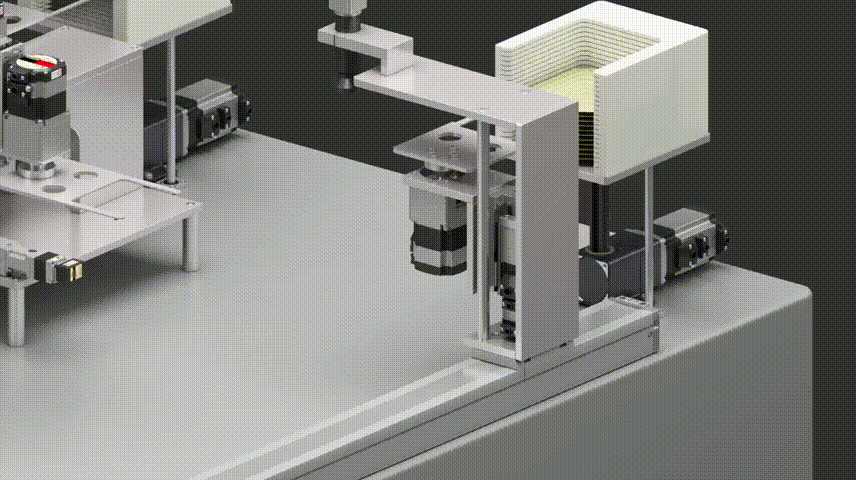

上下驅動也很簡單。作為防止掉落對策， 還備有帶電磁制動的機種。

能夠以mm單位進行設定

驅動電動機采用了步進伺服混合控制系統αSTEP AZ系列。
與支援軟件MEXE02?（?點此下載支援軟件MEXE02）一起使用，能夠以mm單位輕松設定移動量，

實現各種直線運動的用途。

【最小移動量】 　高速型 0.01mm 　高可搬質量型 0.001mm 【使用速度范圍】 　0∼500mm/s （高速型） 　0∼90mm/s （高可搬質量型　安裝尺寸60mm） 　0∼40mm/s （高可搬質量型　安裝尺寸80mm）

什么是αSTEP：αSTEP是以步進電動機為基礎，結合了“開環控制”和“閉環控制”的優點，實現了步進伺服混合控制系統的電動機。時時監控電動機的位置，根據狀況自動切換開環與閉環控 制。通常情況下，通過開環控制與指令同步驅動，發揮高響應性。過載時，可利用閉環控制一邊修正電動機位置，一邊繼續運行。兼顧了簡易操作與可靠性的電動機。

通過ABZO編碼器進行位置信息管理，減少傳感器原因造成的設備停止

步進伺服混合控制系統αSTEP AZ系列搭載多回轉絕對式編碼器（ABZO編碼器），實時管理位置信息，因此無需原點返回運行用的外部傳感器。這樣一來，不僅可節省部件成本及配線時間，而且減少了斷線、誤檢等因傳感器造成的問題，有助于降低成本。

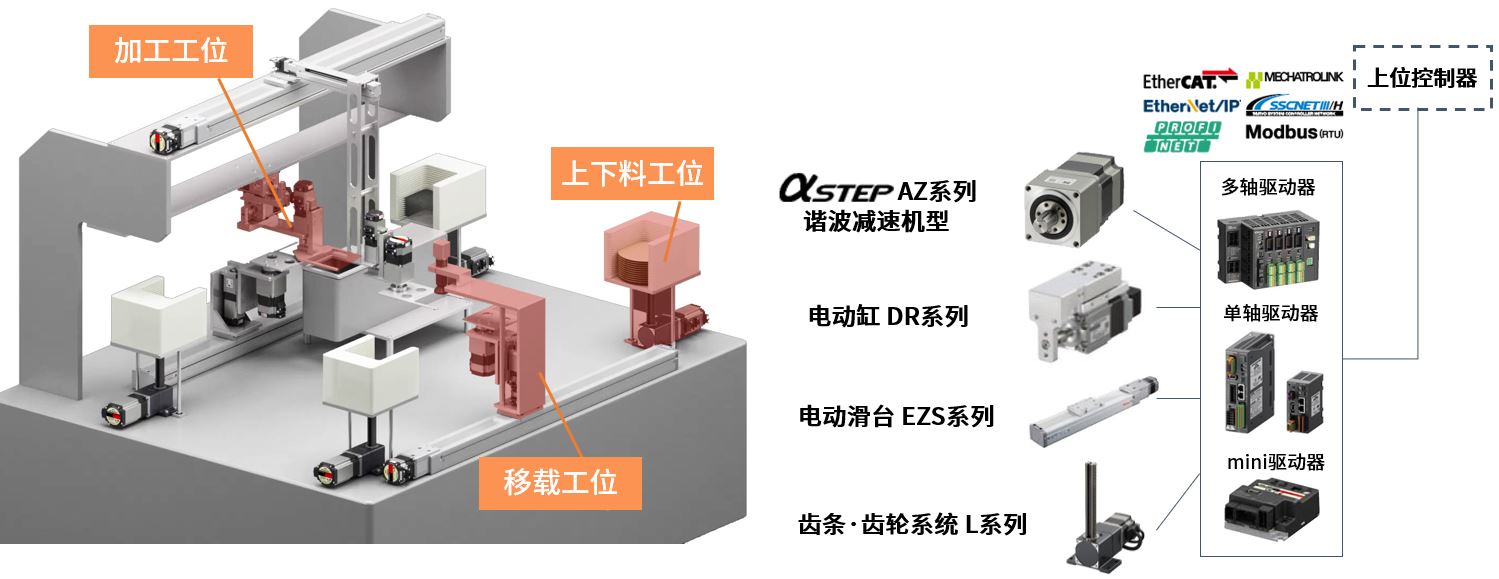

搭載產品

?齒條·齒輪系統 L系列(搭載αSTEP AZ) 齒條·齒輪系統是齒條齒輪機構與電動機組合而成的電動傳動裝置（直線電動機）。 電動機部采用了搭載無需電池的ABZO編碼器的αSTEPAZ系列，除可高精度定位外， 還可實現搬運最大100kg的高負載。

注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
