復合型搬運機器人
|
復合型搬運機器人如何保證工件安全？ |
設備問題

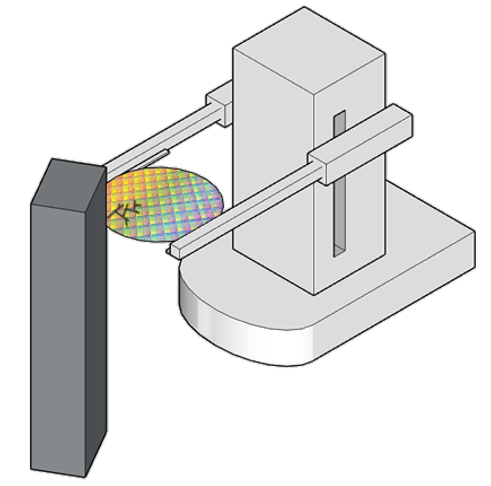

將具有“手”功能的機械手與具有“腳”功能的AGV結合，“手腳俱全”的復合機器人成為了市場的新趨勢，將物料搬送、抓取組裝等工序濃縮結合在了一個機構內。此類復合機器人如何避開障礙物和工作人員，防止工作物被損壞？
|
αSTEP AZ系列 |
|

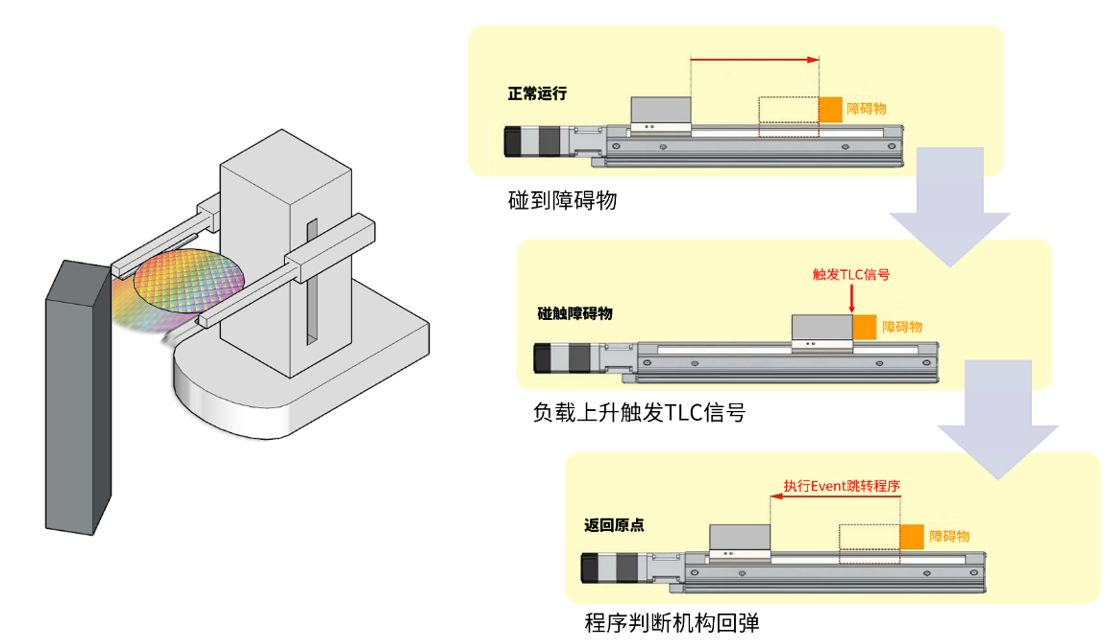

如上圖以EAS系列滑臺作為示例，一旦復合機器人的機械手在伸出碰撞到障礙物時，觸發TLC信號后執行EVENT JUMP跳轉程序立即回彈，對機械手中夾取的工件也能起到保護作用。
將此類緊急判斷的程序直接交給驅動器通過信號實現動作切換，無需上位指令也可使得安全性得到保障。

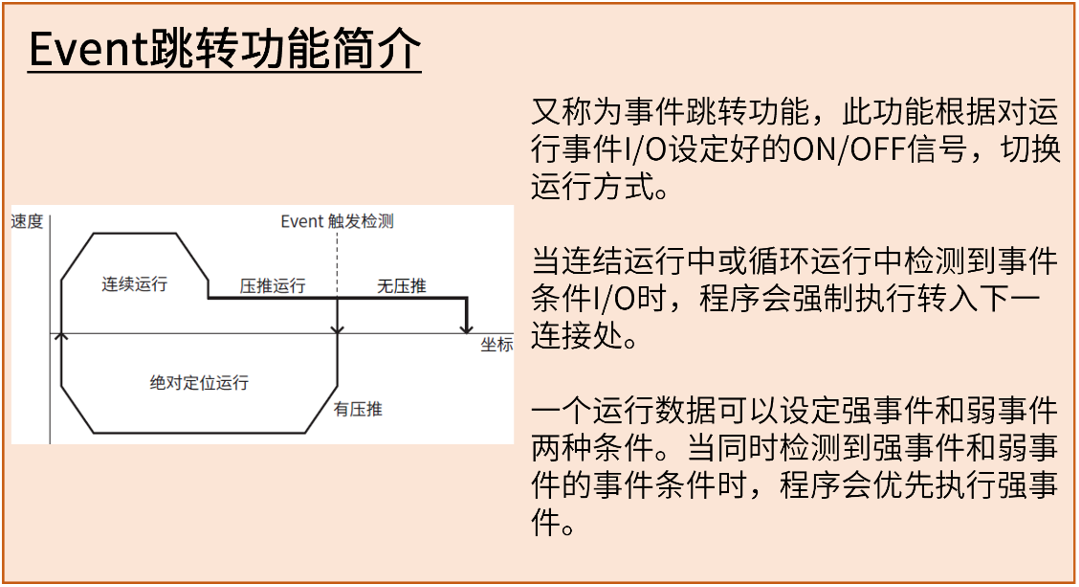

EVENT跳轉功能介紹
由支援軟件 MEXE02可以設置Event跳轉功能以及運行電流，并通過I/O控制選擇程序段實現切換動作。
Event跳轉功能的應用

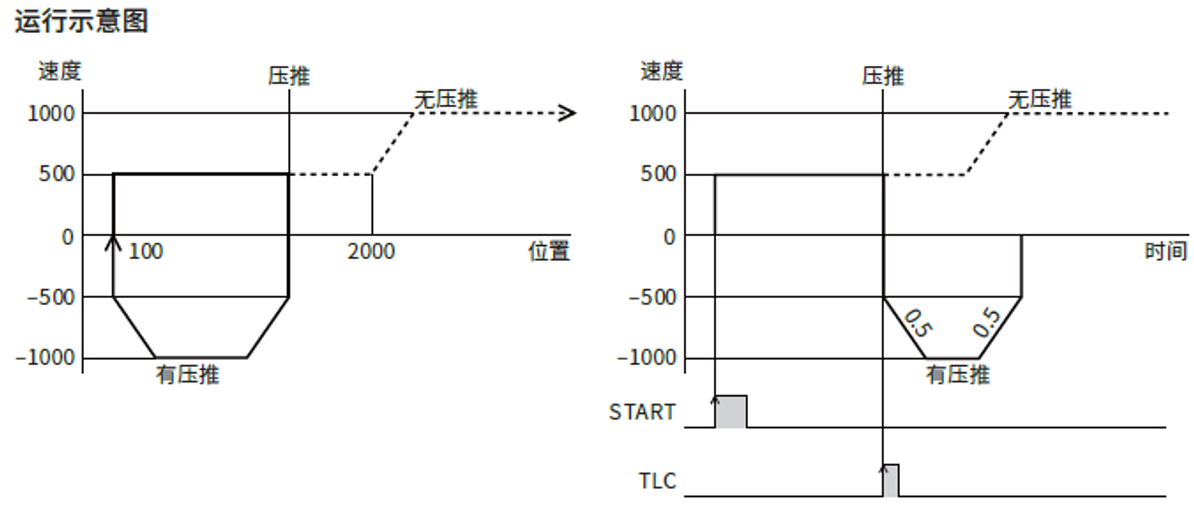

●無壓推時：NO.0運行至結束。（無Event發生，即機構沒有碰到障礙物正常運行） ●有壓推時：檢測到TLC輸出的ON邊緣后，開始NO.1的運行。（Event發生，即機構碰觸到障礙物后返回原點）
實際程序使用示例

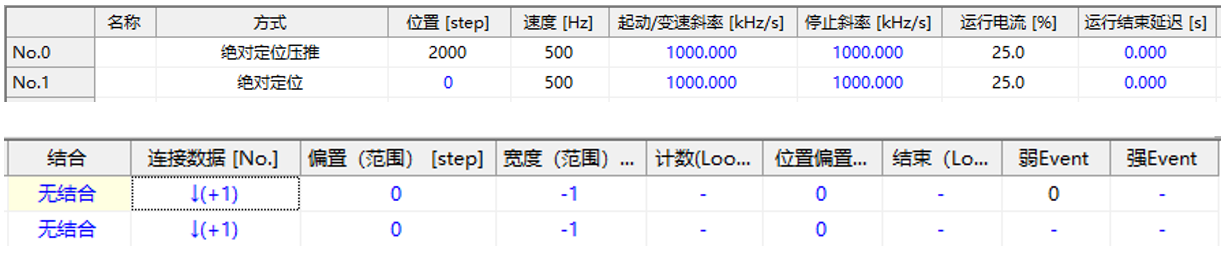

運行數據的設定例  運行I/O Event設定例  相關產品
|
