當前問題
在整個半導體晶圓制成過程中包含諸多工序，前道包括有光刻顯影、蝕刻等晶圓處理工序，后道則有劃片、測試、封測等工序。同時，也有貫穿整個流程的工序，例如晶圓清洗、搬送等輔助工序。
在如今快速發展的半導體行業中，提升每一道自動化工序的效率和質量都成了至關重要的課題。
|
以αSTEP AZ系列為例 |
|

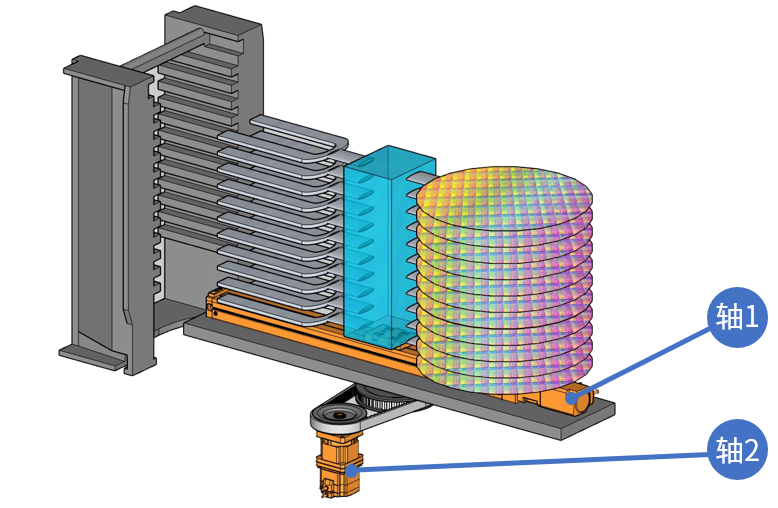

在晶圓存儲搬送此類設備中，經常采用旋轉機構將晶圓搬運至各類制成設備中。
批量搬送晶圓對于電機來說，有著以下要求：
問題1：大慣量小體積
由于是批量移載晶圓，可將整個晶圓盒視為一個較大的慣性體，因此對于負載轉矩要求不高，對于電動機負載慣性慣量的要求卻較大。
αSTEP AZ系列諧波減速機型 的轉子轉動慣量較大，可滿足這一需求。
（單位：10-7kg?m2）
另一方面，此類設備安裝空間相對緊湊，因此對于電機的體積也有一定要求。而 AZ系列諧波電動機型 出廠時減速機已經安裝完畢，整體機身長度較短，可滿足小空間安裝要求。
 （圖示為AC電源輸入型的機身長度）
問題2：高精度
輸送晶圓對于取放的精度有著較高的要求，取放不當則可能導致晶圓損毀，對工廠造成嚴重?fù)p失。

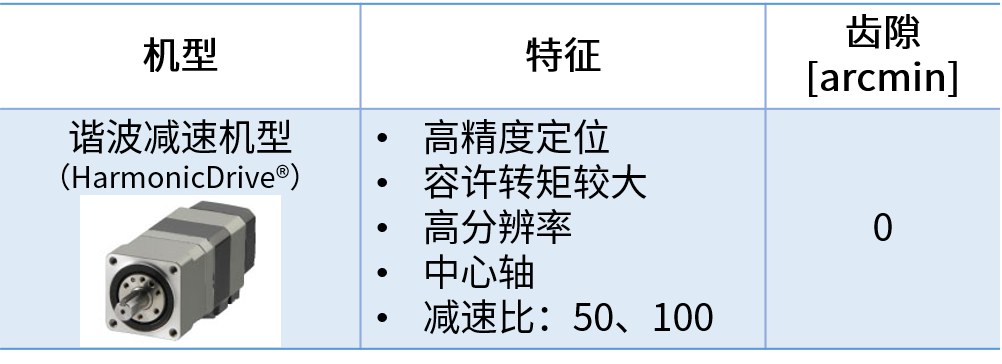

而諧波電動機搭載的減速機沒有齒隙，精度較高，可以做到高精度搬運。  ●諧波減速機型R是株式會社Harmonic Driver Systems公司的注冊商標或商標。 問題3：多軸驅動，高同步性
晶圓搬送工位多采用多臺電機同時控制動作，因此電機的同步性就顯得尤為重要。  AZ系列多軸驅動器可對應EtherCAT、MECHATROLINK-Ⅲ、SSCNETⅢ/H多種通信方式，可實現多軸間的同步運行。
另外由于步進電機無需整定時間，與伺服電機相較，有助于提高工作效率。
