真機實例集----多品種零件供料裝置
裝置概要

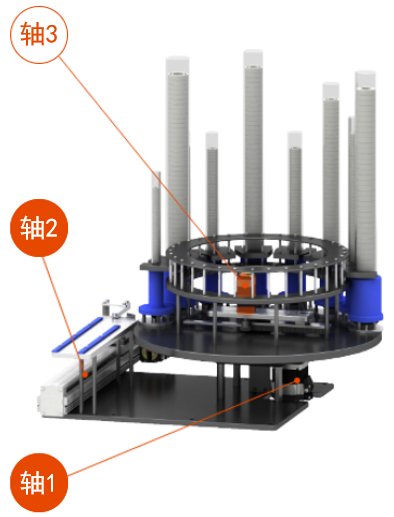

將指定的零件用齒條·齒輪機構從零件儲存容器中推出，搬送至供料口。因1臺可供給多種零件，減少了替換供給的零件時產線停止所造成的時間浪費。
|
小型·高轉矩
αSTEP AR系列 軸3
?點此查看產品詳細介紹
|
備有包括小型產品的標準型減速機型電動機

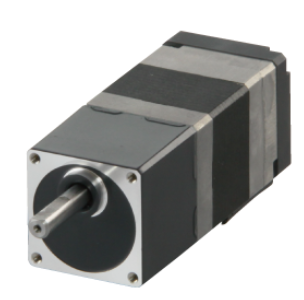

推出軸的設置空間有限，且需要承受大負載，因此需要減速機。由于是齒條·齒輪機構，且停止精度符合齒隙約60arcmin的電動機的條件，所以此處選擇安裝尺寸□28mm、小型性價比合理的TH減速機型。
可按轉矩、尺寸、齒隙等選擇適合的αSTEP AR系列減速機型產品，提升了裝置設計的自由度。
?點此查看αSTEPAR系列產品種類（AC電源輸入）
?點此查看αSTEPAR系列產品種類（DC電源輸入）
|
|
||
| 小齒隙 | 無齒隙 | ||

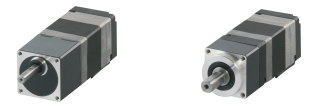

| TH減速機型 （直齒輪機構） |

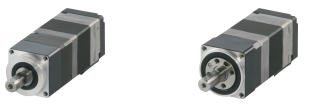

PS減速機型 （行星齒輪機構） |
PN減速機型 （行星齒輪機構） |
諧波減速機型 （HarmonicDrive®） |
| 齒隙60arcmin | 齒隙35arcmin | 齒隙3arcmin | 0 |
※諧波減速機型安裝尺寸為□30mm
●諧波減速機型R是株式會社Harmonic Driver Systems公司的注冊商標或商標。
●也備有直交軸減速機型。
搭載產品
|
?αSTEPAR系列（AC電源輸入）
基于閉環控制實現高可靠性，借助高效率化，
|
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
