如何精簡升降機構？ |
|
設備
升降機構存在的問題

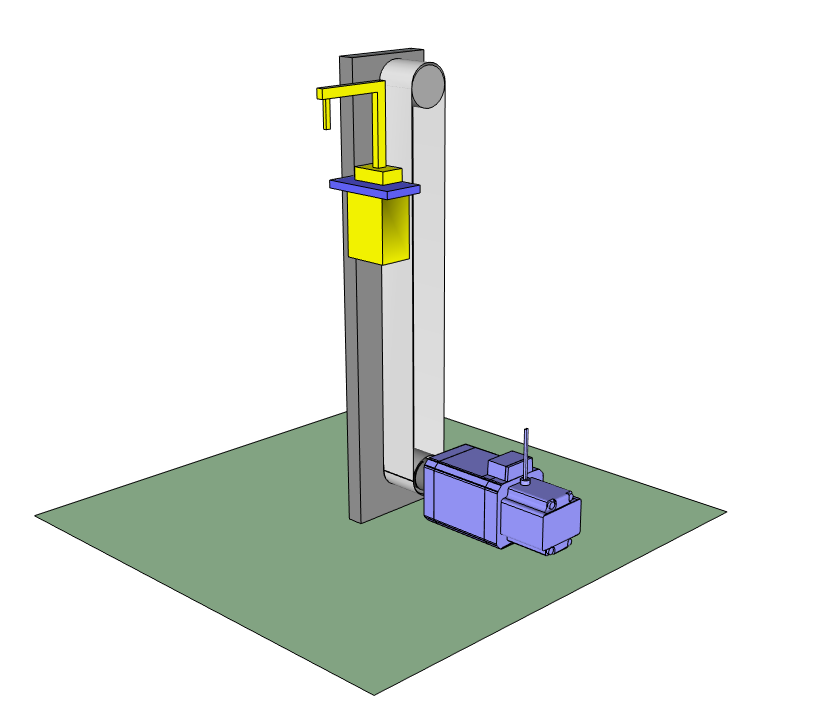

升降機構中，傳送帶帶動探針做上下運動。為了防止探針下落碰撞導致?lián)p壞，采取加裝彈簧的方式來解決問題。然而加裝彈簧對電動機的轉矩需求也有所增加，需要更大安裝面的電動機。而且彈簧機構本身占據一部分空間，難以實現設備小型化。 |
|
以2相步進電動機 PKP系列為例 |
|
通過選擇剎車一體化電動機，斷電時也具有保持力，能夠避免探針下落碰撞，完全替代彈簧機構的效果。也能夠達到減少零部件，機構優化的目的，實現設備小型化。

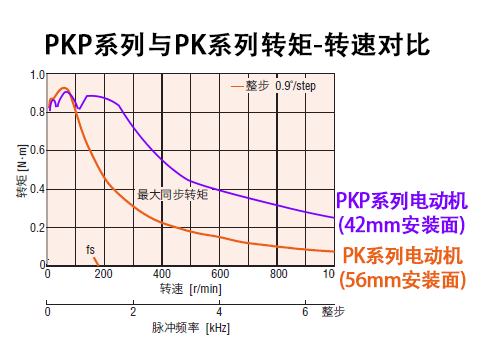

且PKP系列相較原來產品PK系列實現了轉矩的提升，因此可從PK系列的56mm安裝面電動機，改用PKP系列的42mm安裝面電動機。
如上圖所示，二者電動機的保持力矩相當（均為0.9N·m），電動機安裝面更小，更加節省空間。
