鏡頭檢測模組的高穩定性、高效率檢測應用
|
鏡頭檢測模組的高穩定性、高效率檢測應用 |
穩定檢測、提升效率
|

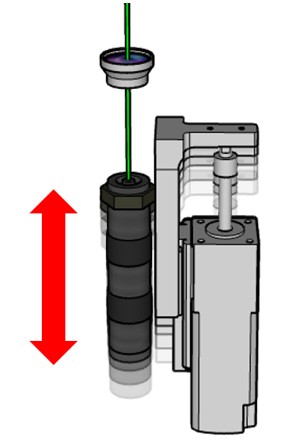

Z軸檢測光工位：光路無微振，優化檢測良率
設備：鏡頭檢測模組工位：Z軸檢測光工位 解決方案：小型電動缸DRS2系列 ●停止無微振 ●小型一體化 ●高精度 痛點： ①檢測光定位完成后存在微振，導致檢測儀在鏡頭檢測時發生誤判，影響檢測的準確性。 ②傳統模塊設計體積大，存在機構干涉，同時影響平臺有效檢測區間，降低了檢測效率。 |
|
小型電動缸DRS2系列 |
|

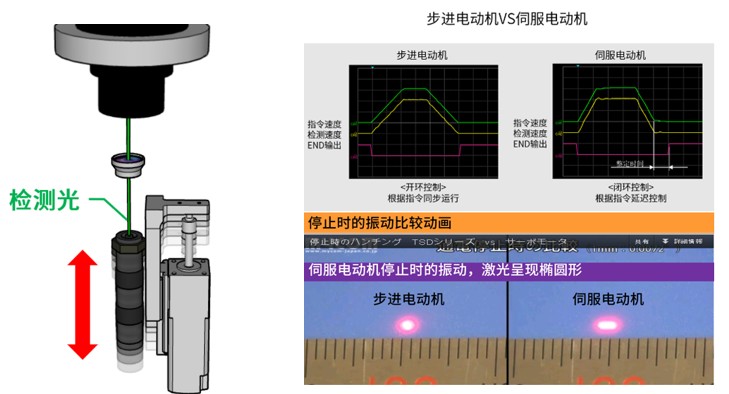

無微振停止的電動缸，優化檢測判斷良率
■小型電動缸支持免增益、無微振的高響應動作搭載步進電動機結構的小型電動缸，因其多種固有特性：
●開環控制的同步電動機，有其特有的高響應性。
●對機構剛性無要求，無需增益調整，光路可快速定位停止。
●定位結束時無微振，通過電動機自身保持力停止，穩定光路。

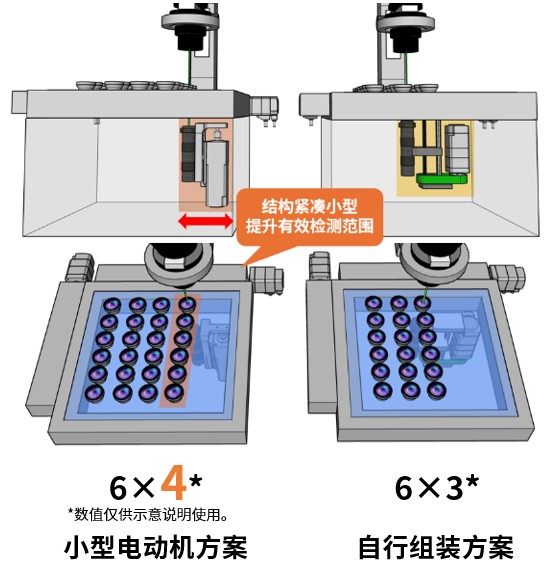

小型·一體化的構造，提升平臺的有效檢測范圍

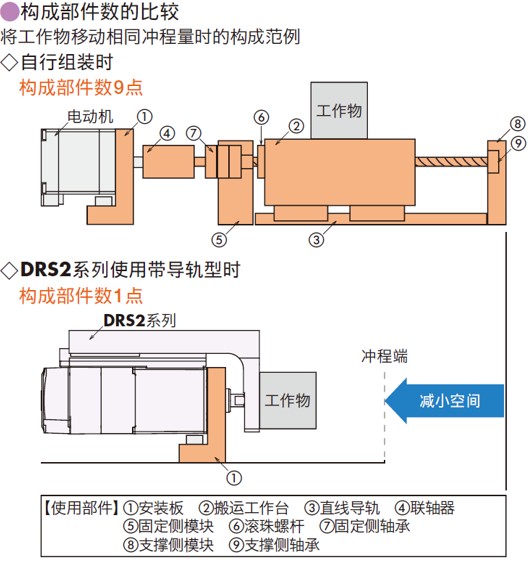

相較自行組裝，檢測光源部件可直接安裝于小型電動缸上。縮小光源結構的占用空間，減少動作時機構干涉的可能，提升平臺有效檢測范圍。

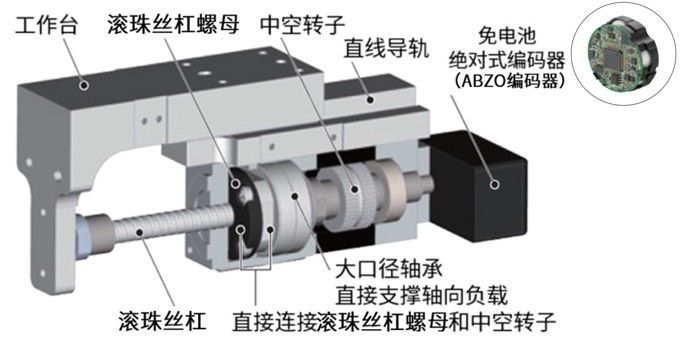

②搭載αstep AZ系列和滾珠絲杠一體化構造
●無聯軸器等部件，將中空轉子和滾珠絲杠螺母一體化。
●搭載無需電池的絕對式編碼器，無需外部傳感器，可實時監測光路位置信息，確認光源-鏡頭距離進行檢測。
●搭載無需電池的絕對式編碼器，無需外部傳感器，可實時監測光路位置信息，確認光源-鏡頭距離進行檢測。
絕對式AZ系列，實現穩定的高精度微細進給
搭載αstep混合控制系統，因此能夠穩定重復每1步的細微動作。
反復定位精度 精密滾珠絲杠： ±0.003mm
最小移動量（出廠時設定值）： 0.001mm
十分適合微調場合的應用，微量調節檢測光線的位置，準確的鏡頭檢測既快又準。
反復定位精度 精密滾珠絲杠： ±0.003mm
最小移動量（出廠時設定值）： 0.001mm
十分適合微調場合的應用，微量調節檢測光線的位置，準確的鏡頭檢測既快又準。
相關產品
|
?DRS2系列（搭載αSTEP AZ系列）
|
 |
?步進伺服混合控制系統αSTEP AZ系列
|
