小型直線傳動裝置，讓緊湊空間高效運轉
|
小型直線傳動裝置，讓緊湊空間高效運轉 |
點擊查看相關解決方案:
| ?20mm應用示例 |
?28/30mm應用示例 |
?42mm應用示例 |
?用途范例 |
|

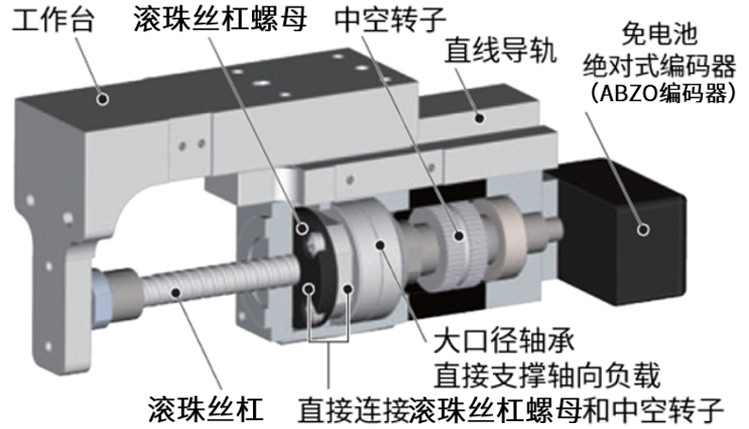

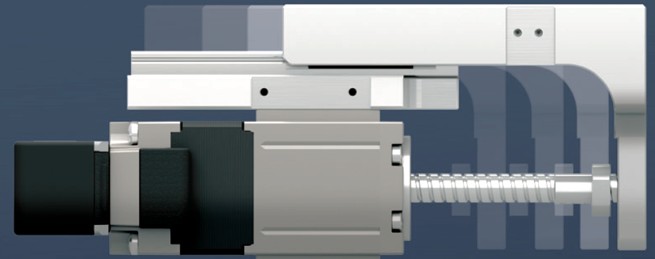

20mm 小型·輕量的小型電動缸 |
|
|
小體積
|
|
設備小型化

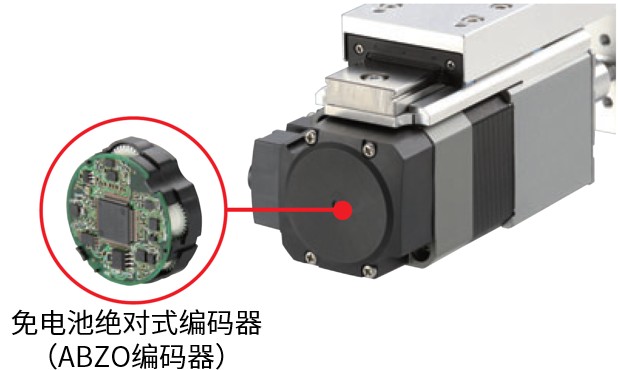

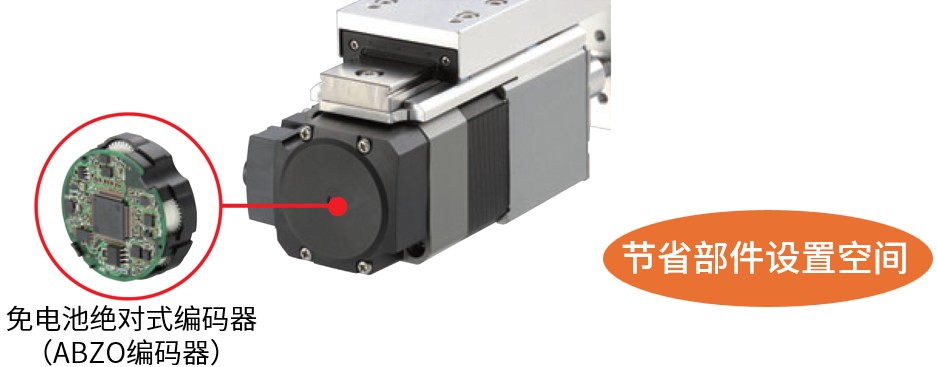

搭載 AZ系列絕對式系統一體化。簡單原點設定、原點返回。
?無需外部傳感器/無需原點返回/無需電池  |

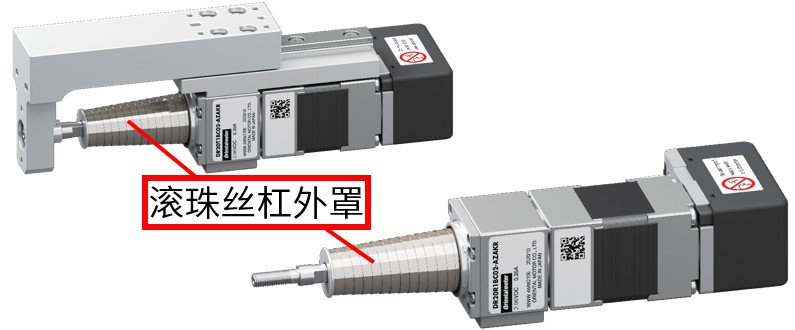

帶滾珠絲杠外罩
|
高精度
高精度定位、微細進給
反復定位精度（精密滾珠絲杠）： ±0.003mm 最小移動量（出廠設定值）： 0.001mm |
?穩定重復每1步的細微動作
?抑制低速振動，平滑移動
|
|

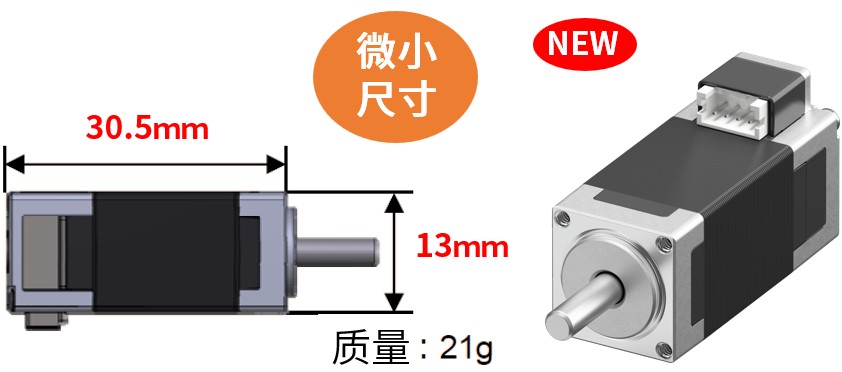

?13mm 微小型安裝尺寸·步進電動機
|
|
|

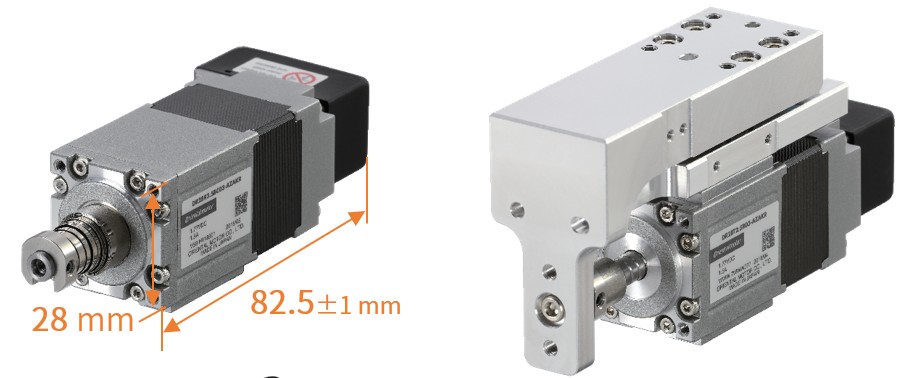

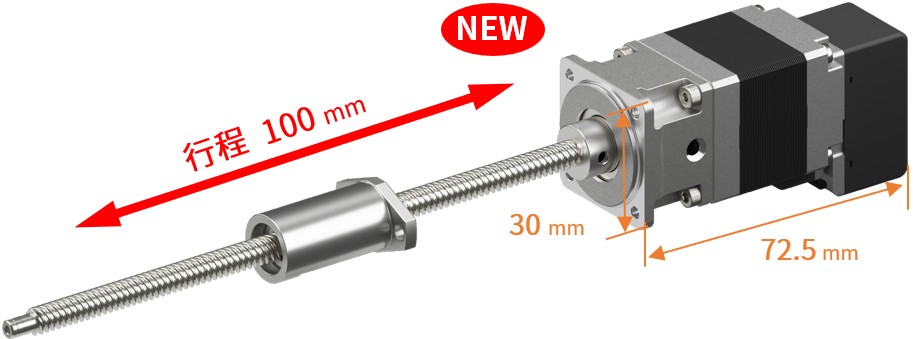

28/30mm 結構緊湊，高定位精度的小型直線傳動裝置 |
|
|
小體積
|
|
設備小型化

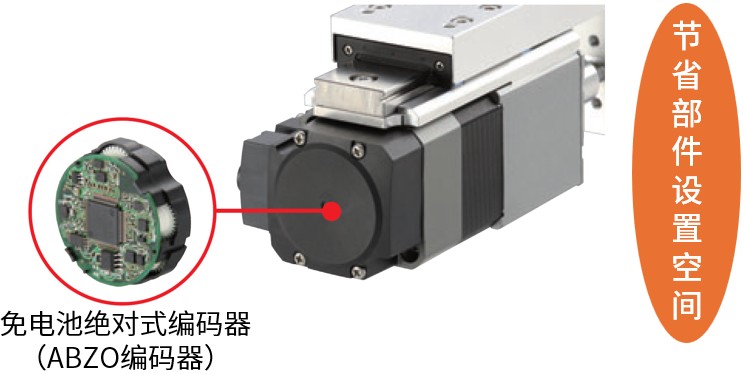

搭載 AZ系列絕對式系統一體化。
簡單原點設定、原點返回。 ?無需外部傳感器/無需原點返回/無需電池

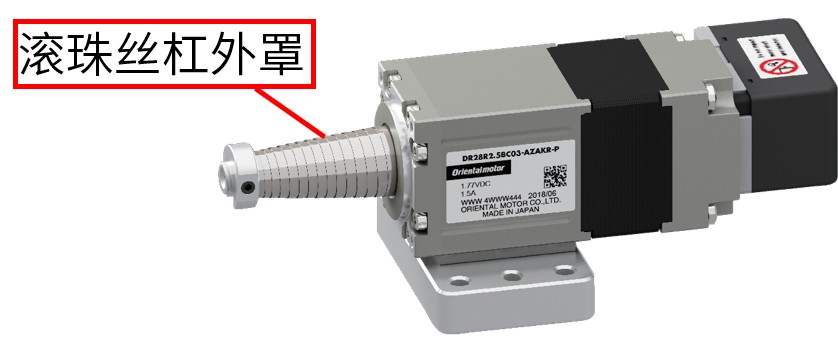

 帶滾珠螺桿外罩
?降低粉塵污染，節省外部防塵裝置設置
 |

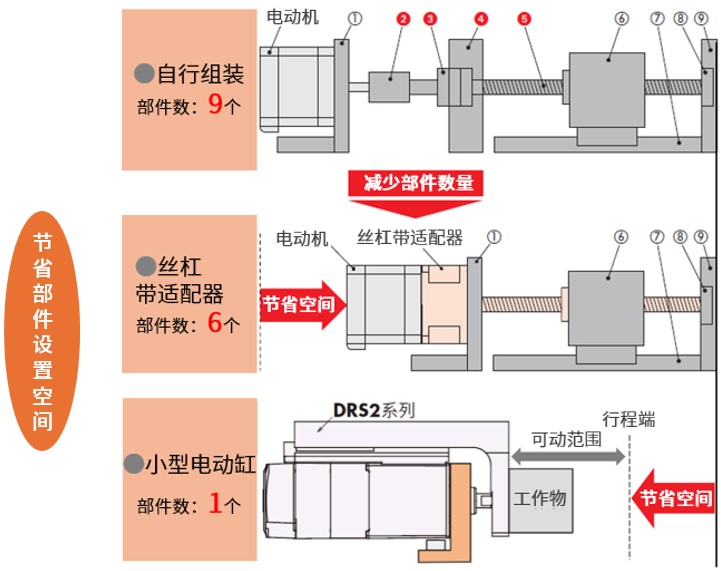

不同方案的空間設計對比：
|
高精度&多軸同步
高精度定位、微細進給
DR小型電動缸（精密滾珠絲杠）
反復定位精度： ±0.003mm
最小移動量（出廠設定值）： 0.001mm

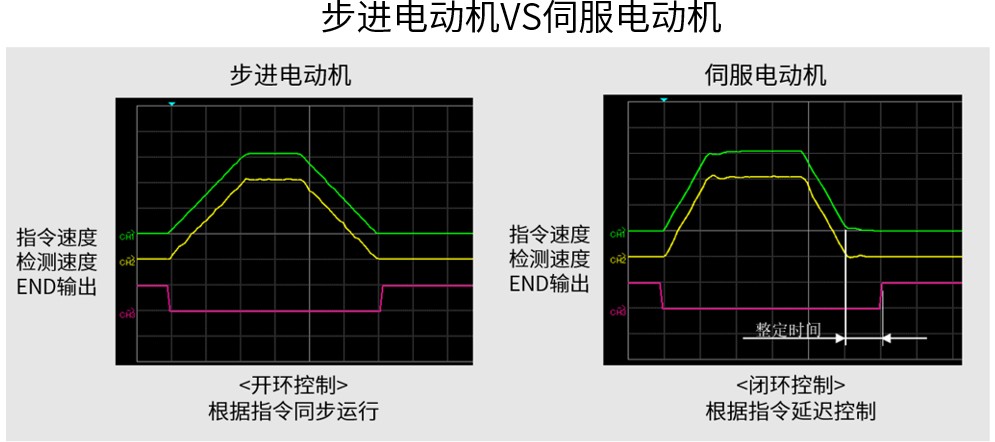

開環控制的步進電動機·無需增益調整的多軸同步運行
 只需運動指令同步輸入，多臺步進電動機可進行幾乎相同的運行。
|
 可收納到狹窄空間的小型化設計，滿足裝置整體的小型化需求。
|
|
|

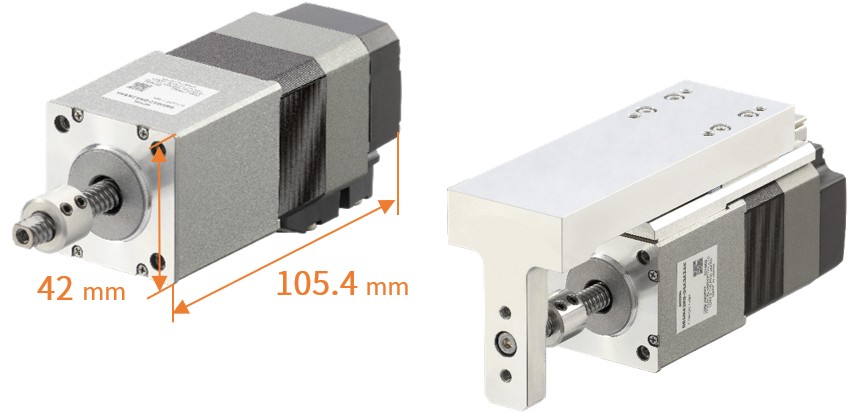

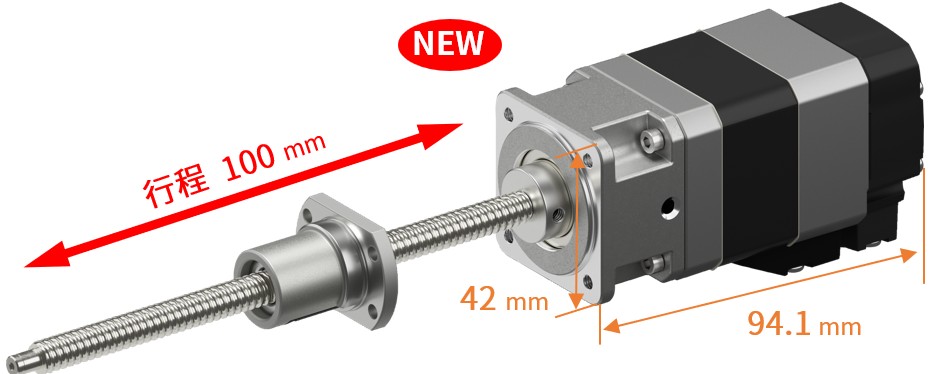

42mm 大推力，打造實用型小型直線傳動裝置 |
|
|
小體積
|
|
高性能
|
高精度定位、微細進給 DRS2 小型電動缸（精密滾珠絲杠） 反復定位精度?。?±0.003mm 最小移動量（出廠設定值）： 0.001mm |
高推力
|
設備小型化
|
搭載 AZ系列絕對式系統一體化 簡單原點設定、原點返回 ?無需外部傳感器/無需原點返回/無需電池  |

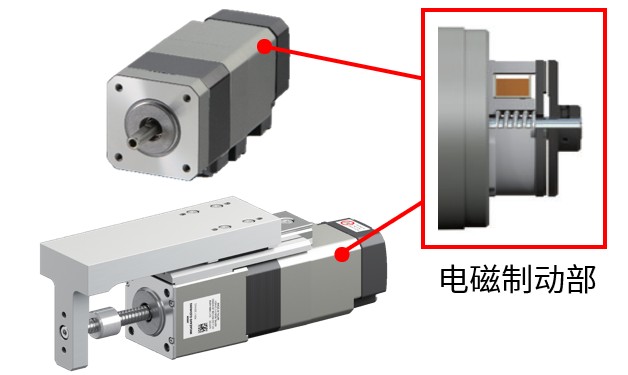

帶電磁制動一體化
|
解決方案應用
?應用：晶圓Pin針頂升機構的設計提案
小型電動缸機身小巧，結構緊密， 集編碼器+電磁制動+直線傳動裝置一體化設計， 實現裝置小型化、輕量化。  *圖片僅供示意 |
?應用：CUP升降工位的多軸同步簡易設計 通過絲杠帶適配器的應用，實現機構的簡易設計。由于結構簡單，且無需傳感器等設計， 助力空間的緊湊設計。
|
|
|
小體積，大妙用！精密傳動，一‘缸’搞定！ |
|
|

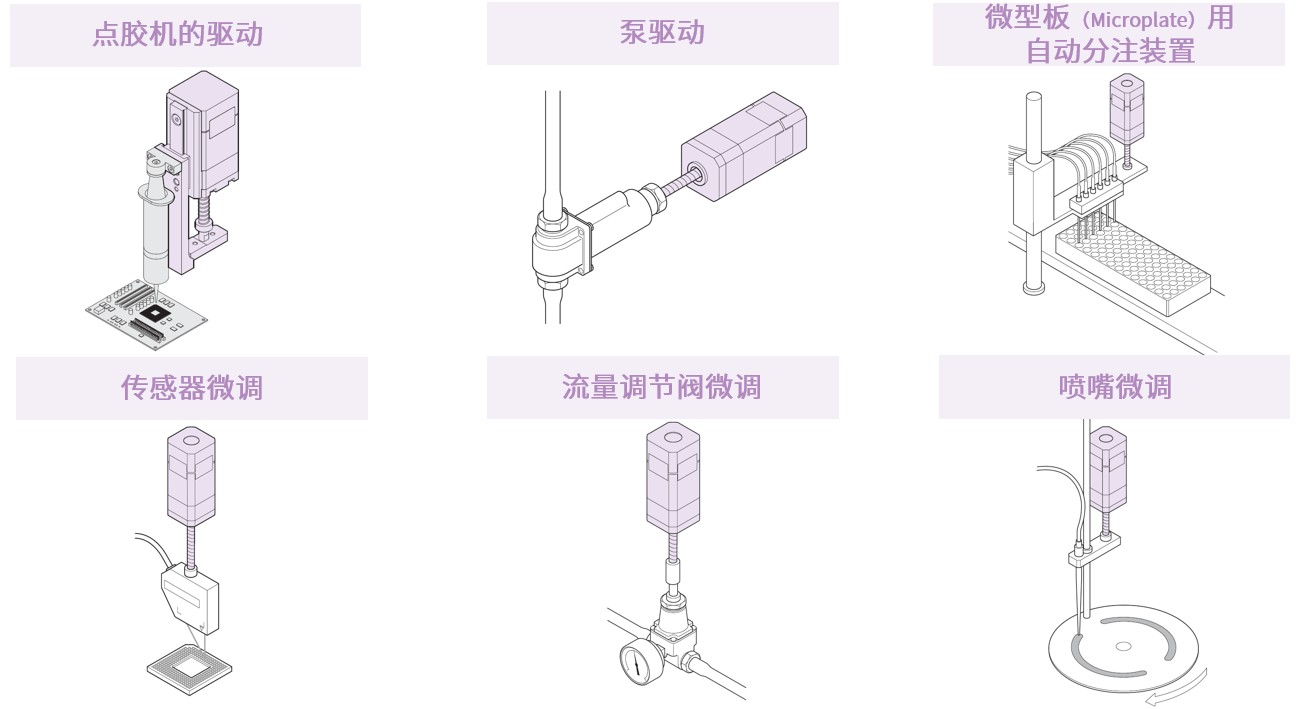

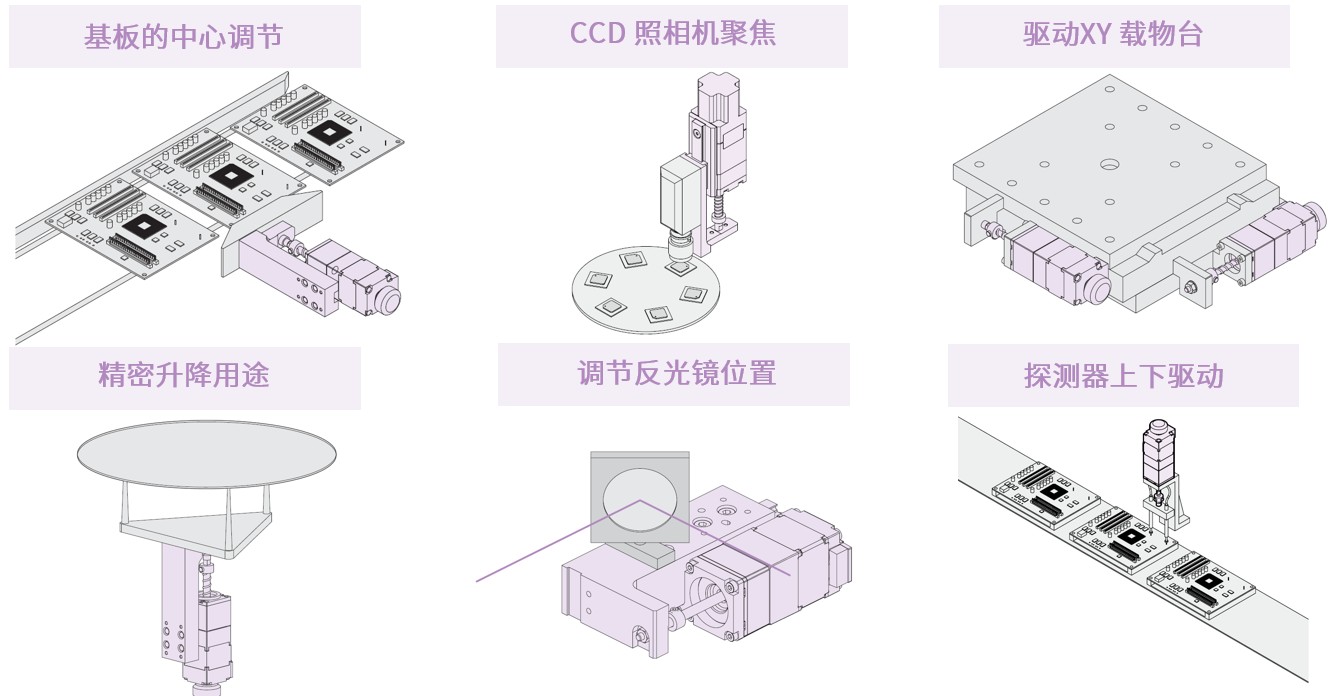

用途范例
點擊查看相關解決方案:
| ?20mm應用示例 |
?28/30mm應用示例 |
?42mm應用示例 |
?用途范例 |
注意：
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
本資料僅供參考。選購前請仔細確認設備需求和產品規格。
如需幫助，請洽詢本公司客戶咨詢中心（電話：400-820-6516）。
