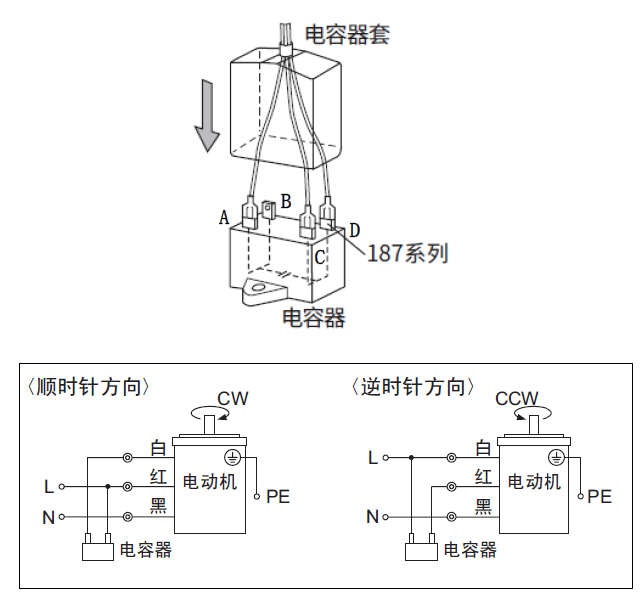

電容器有4個端子，如圖所示，端子A和端子B、端子C和子D是在內部連接的，因此在電氣上變成了2個端子。
●進行電容器端子部的絕緣處理時，請使用附屬的電容器套；
●連接電動機時，紅線、白線請分別連接在電容器的長邊側（或?qū)蔷€）的端子上；
●選擇所需的旋轉方向，將火線與紅線或白線連接。由于電容器短邊側內部是相通的，可以直接將火線連接在短邊上。
