首頁 > 產品介紹 > 步進電動機 > 2相步進電動機 PKP系列(特征)
步進電動機
2相步進電動機

PKP系列（2相）

pk_image
高轉矩的2相步進電動機。備有每轉200分割（基本步距角：1.8°/step）的標準型，每轉400分割（基本步距角：0.9°/step）的高分辨率型，高轉矩、高分辨率的SH減速機型、CS減速機型等豐富的產品陣容。
?PKP系列短交期產品點此查看！最短為2個工作日(歡迎洽詢具體交期)

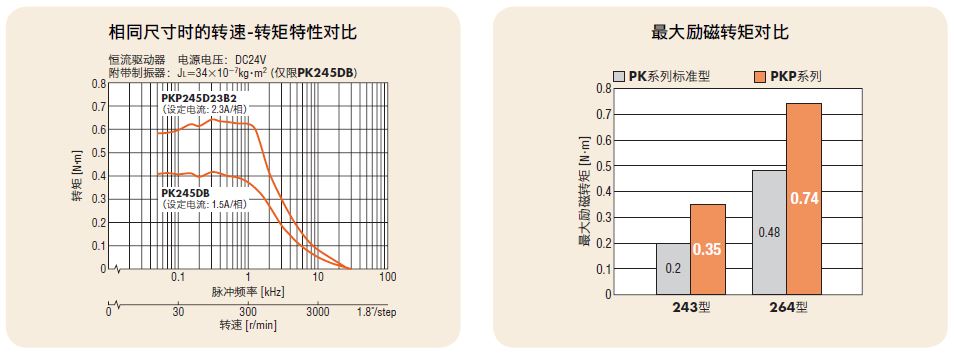

從低速領域到高速領域的轉矩提升
PKP系列更改磁性設計及構造設計后，與同尺寸的PK系列標準型相比，實現了轉矩的大幅提升。此外，使用高電流型的電動機，可實現高速領 域的轉矩提升。

通過更改電動機線圈設計以及驅動器電路的高效率化設計，
可實現高電流化。實 現了從低速領域到高速領域的轉矩提升。

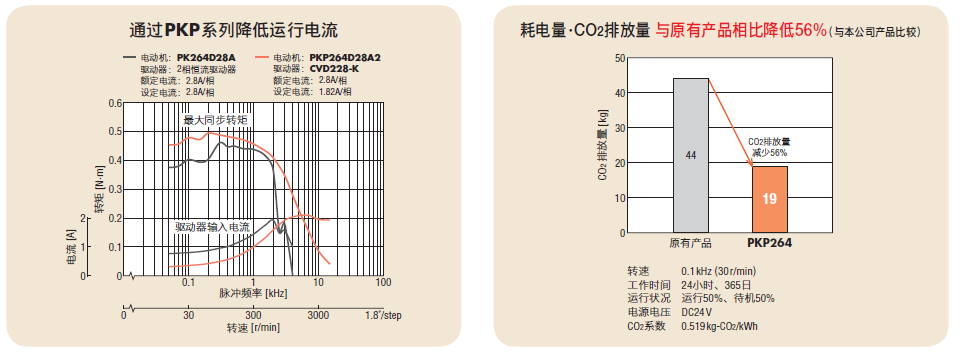

節能· 省電
通過降低向PKP電動機提供的運行電流，可獲得與原有產品相同的轉矩，同時降低耗電量、CO2排放量。

采用小型、薄型連接器

PKP系列采用小型·薄型連接器，縮短了連接器部位的伸出長度。此外，出線方向改為朝上，使電動機電纜線的出線方向自由度提升。

●僅為部分產品，詳情請參閱各電動機的外形圖。

PKP采用小型、薄型連接器

更低振動

通過更改磁性設計，實現了比原有產品更低的振動。


小型化
使用與PK系列標準型相同轉矩的PKP系列，可實現電動機小型化。



高分辨率型
基本步進角0.9°的高分辨率步進電動機。停止精度大為提高。

●分辨率提升（相比標準型）
轉子的齒數設定成標準型50個小齒的2倍100個，因此，基本步距角變成標準型的一半0.9°。

PKP分辨率提升



●停止精度提高（相比標準型）

由于轉矩起動快，摩擦負載的影響小，因此，停止精度大為提高。

PKP停止精度提高

●避開共振領域
如果使用的脈沖速度位于共振領域，可能會出現振動增大的情況。更改成高分辨率型，就能夠避開共振領域。







●點擊觀看介紹視頻：PKP系列高分辨率型



薄型

●薄型、輕量
薄型化的電動機，在狹窄空間也可安裝。



●點擊觀看介紹視頻：PKP系列薄型

●帶諧波減速機
◇負載的固定可安裝至凸緣面。

?¨?′???¨?????§?????￥???o?￥?????￥???ˉ?￥?????¨?￡???¨???3?￥?????§?????????￠

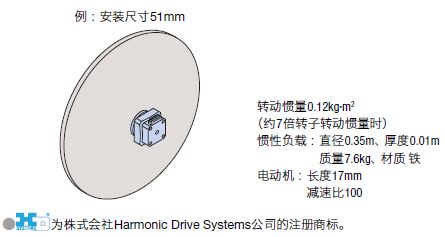

◇可實現大慣性的驅動。

大慣性的驅動

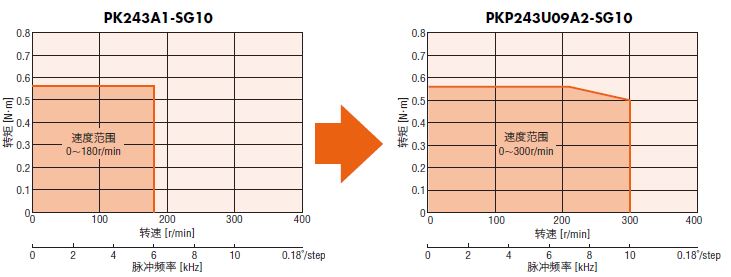

SH減速機型
可以有效地進行減速、提高轉矩、提高分辨率、防止振動等功能的減速機型。
與原有產品相比，齒隙變得更小。
而且速度范圍更廣，使用更方便。



CS減速機型 （?點此下載CS減速機型資料）
●實現轉矩和軸負載能力的提升
CS減速機型，在不改變減速機安裝尺寸的基礎上，實現了轉矩和軸負載能力的提升。


●中心軸減輕了設計需花費的功夫
由于重新優化齒輪的構造，實現中心軸的改良。 減輕了客戶在設計安裝板需花費的功夫，并提升了電纜線出現方向的自由度。


搭載附加功能的產品種類追加，產品用途更廣泛

●帶編碼器（備有標準型、高分辨率型）

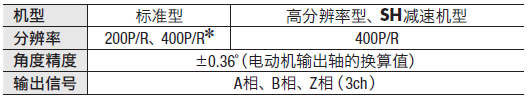

◇主要規格

*安裝尺寸：42mm、56.4mm備有分辨率1000P/R的產品，詳情請點此查看。


● 關于角度精度（圖像）
實際旋轉角度與編碼器輸出的角度之間的誤差。

◇可檢測電動機位置信息
可以監控當前位置及檢測出位置偏移等。例如，通過當前位置和指令位置的比較，可確認電動機的正常工作。


◇ 可進行再現性高的原點返回
在勵磁原點（穩定點）輸出Z相信號，因此可代替原點傳感器（安裝在電動機軸上檢測1圈內原點的傳感器）。
此外，Z相輸出信號和TIM輸出信號?的并用變得容易，提高了原點返回的再現性 。
? 電動機輸出軸從原點每旋轉7.2° (高分辨率型為3.6° )時，從驅動器輸出的信號。



◇搭載小型編碼器


◇基于差動輸出電路形式的高可靠性
由于采用差動輸出，抗干擾性能優越，與電壓輸出相比，配線距離可以更長。



點擊觀看介紹視頻：PKP系列帶編碼器型

●帶電磁制動（備有標準型、高分辨率型）

PKP????-￠?2??o|???é??



◇可檢測電動機位置信息
組裝了無勵磁動作型電磁制動的產品。
在發生停電等的突發事態時仍可保持負載，防止掉落。此外，電動機 停止時可通過電磁制動部進行保持，切斷電動機電流，從而抑制電動 機發熱。

點擊觀看介紹視頻：PKP系列帶電磁制動型

組合驅動器（另售）
●雙極驅動用驅動器

●帶安裝板水平出線型
連接器方向為橫向水平方向。

 ●帶安裝板垂直出線型
連接器方向為向上垂直方向。		 ●不帶安裝板
連接器方向為向上垂直方向。



●單極驅動用驅動器
相關產品--PKP系列（5相）
5相步進電動機PKP系列基本步距角度0.72? （每轉500分割）的高轉矩、低振動型 步進電動機。
實現低振動·低噪音下的高精度定位。
