步進電動機

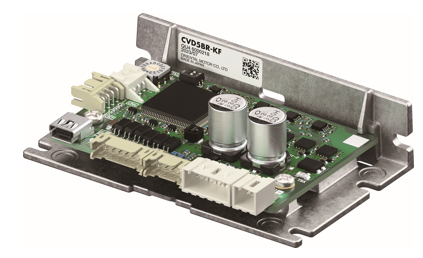

5相步進電動機驅動器
CVD系列 全閉環控制型

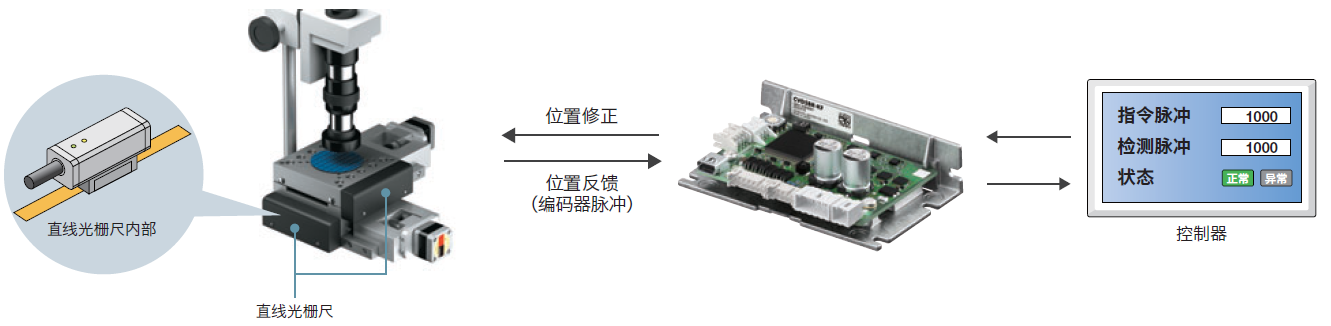

步進電動機的全閉環控制

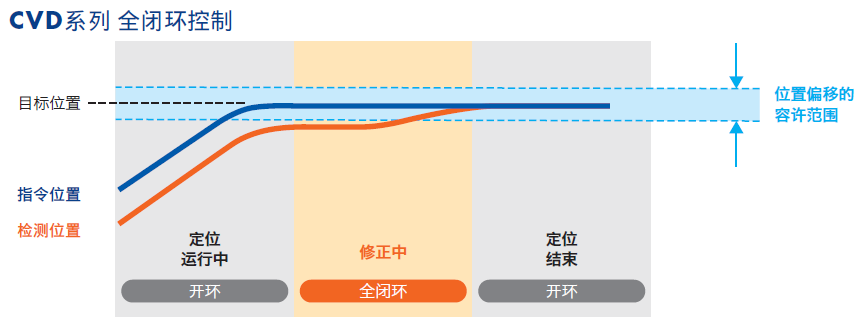

在開始定位時，利用步進電動機的高響應進行開環控制，從位置指令結束開始，使用外部傳感器的反饋，通過全閉環控制進行位置修正。
實現高精度定位
通過直接反饋機構位置的全閉環控制，修正檢測位置相對于指令位置的差分（偏差）。
有助于亞微米以內需要高精度定位的裝置設計。
*點擊相應品牌查看傳感器詳情
*排名不分先后
是大連榕樹光學有限公司的注冊商標或商標
有助于亞微米以內需要高精度定位的裝置設計。

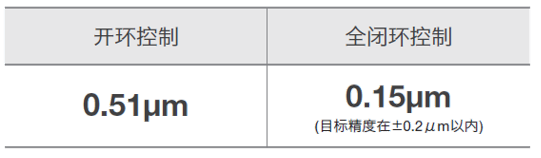

參考 實測數據

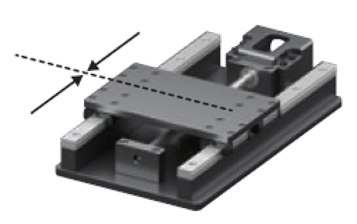

● 空程※1實測數據 |
【測定條件】 螺桿導程1ｍｍ 直線光柵尺分辨率0.1μm 位置范圍：1cnt ※2 采用激光測長測量
|
 |
※1 電動機從CW或CCW方向?qū)δ繕宋恢眠M行定位，此時的停止位置相對于旋轉方向的差。
※2 以編碼器脈沖計數1的誤差(-0.2～0.2μm)為目標進行修正。

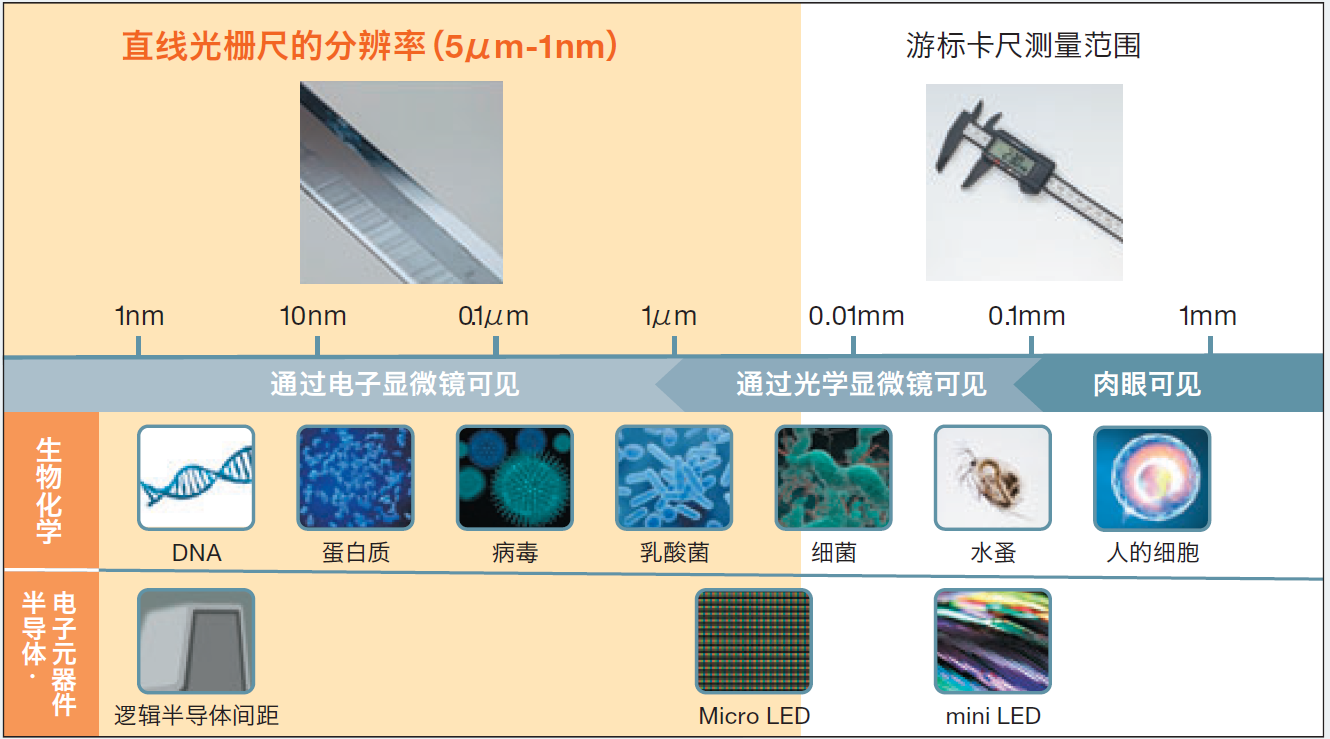

● 直線光柵尺的分辨率
※2 以編碼器脈沖計數1的誤差(-0.2～0.2μm)為目標進行修正。
● 直線光柵尺的分辨率
由于是步進電動機，故無需增益調整·無微振
無需增益調整
無需像伺服電動機那樣根據機構進行增益調整。
由于始終不進行利用編碼器反饋的定位運行，因此無需根據皮帶輪和凸輪等機構及負載進行調整。
保持停止位置，無微振
定位結束時無微振且可以通過電動機自身保持力停止。適用于需要無振動停止的設備用途。

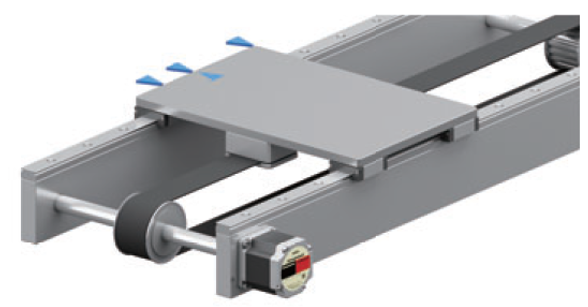

即便是皮帶輪也無需增益調整，就能實現高精度定位
無需像伺服電動機那樣根據機構進行增益調整。
由于始終不進行利用編碼器反饋的定位運行，因此無需根據皮帶輪和凸輪等機構及負載進行調整。
保持停止位置，無微振
定位結束時無微振且可以通過電動機自身保持力停止。適用于需要無振動停止的設備用途。
即便是皮帶輪也無需增益調整，就能實現高精度定位
可自由搭配光柵尺和傳感器
可使用不同品牌不同種類的的光柵尺/傳感器。
*點擊相應品牌查看傳感器詳情
*排名不分先后
*
是大連榕樹光學有限公司的注冊商標或商標
*是雷尼紹有限公司的注冊商標或商標
是雷尼紹有限公司的注冊商標或商標
*是Mitutoyo Corporation的注冊商標或商標

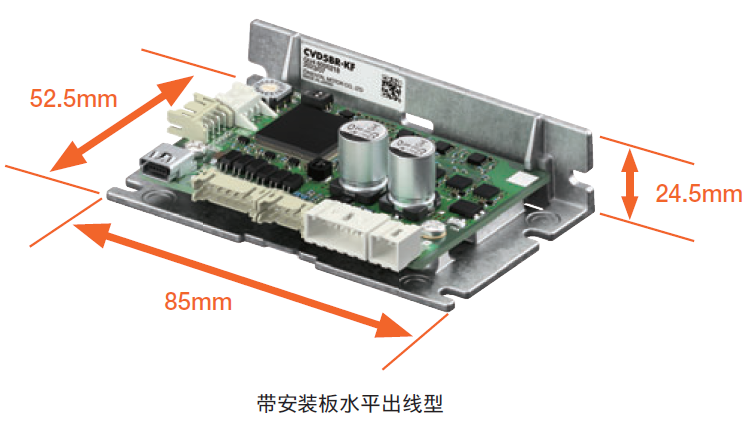

是Mitutoyo Corporation的注冊商標或商標通用的驅動器尺寸和安裝方法
備有符合用戶驅動器安裝方法的形狀、連接器朝向不同的驅動器。
使用與其他CVD系列相同的安裝板，因此安裝孔間距相同。
使用與其他CVD系列相同的安裝板，因此安裝孔間距相同。
|

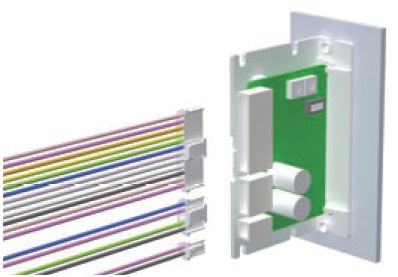

安裝例：將驅動器垂直安裝 相對于基板，連接器的朝向是橫 向。本公司備有DIN導軌安裝底 座及電路產品外罩作為選購配 件。 |
 |
|

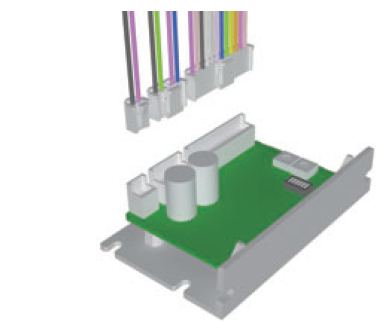

安裝例：將驅動器水平安裝 相對于基板，連接器的朝向朝上。 |
 |
