首頁 > 產品介紹 > 電動傳動裝置 > 齒條· 齒輪系統L系列搭載DSC(特征)
電動傳動裝置
齒條·齒輪系統

L系列
搭載AC調速電動機DSC系列

L系列搭載DSC

可輕松構建直線動作機構的齒條·齒輪系統L系列。
搭載AC調速電動機,實現合理的速度控制。


“輕松”構建直線動作機構
輕松構建小型的直線動作機構
齒條· 齒輪系統可以輕松將電動機的旋轉動作變成直線動作。
直動機構部保持小型化設計的同時,由于經過高強度加工,也可實現大負載的搬運。

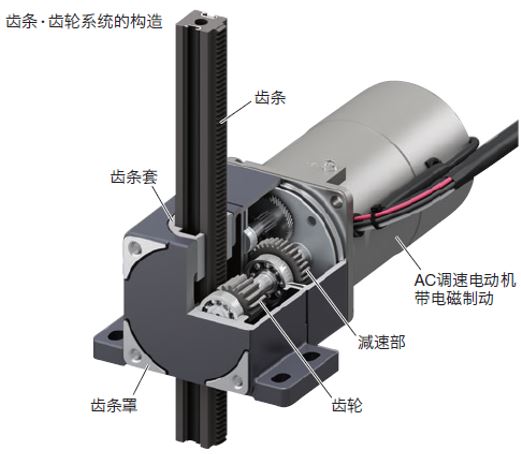

齒條·齒輪系統的動作
齒輪軸電動機由減速機(減速部)承載,
再通過齒輪傳遞到齒條,轉變成直線運動。


可縮短裝置的設計到研發的時間
采用本公司的齒條· 齒輪系統,與自制產品相比,可減少使用的零件,也可大幅縮減設計和組裝上所花費的時間。

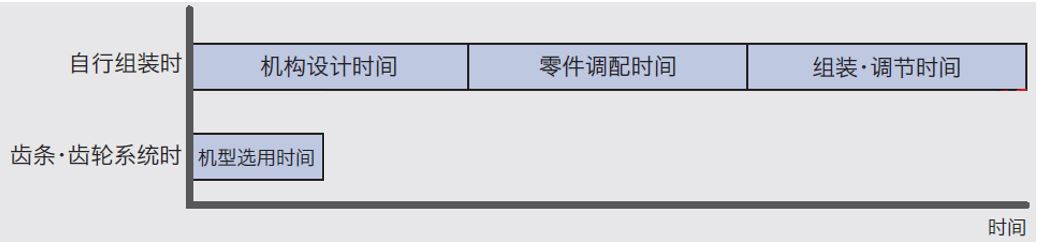

◇ 裝置研發時間的比較



實現合理提升、降低的速度控制
實現上下驅動
通過結構簡單的齒條· 齒輪系統和AC調速電動機的組合,實現了可 搬質量6.6∼67kg。能夠以合理的價格搬運重物。
可根據使用方法來選擇的3個可變速度范圍
搭載能夠在上下運行中進行速度控制的AC調速電動機DSC系列。
每個安裝尺寸可從3個可變速度范圍中選擇。

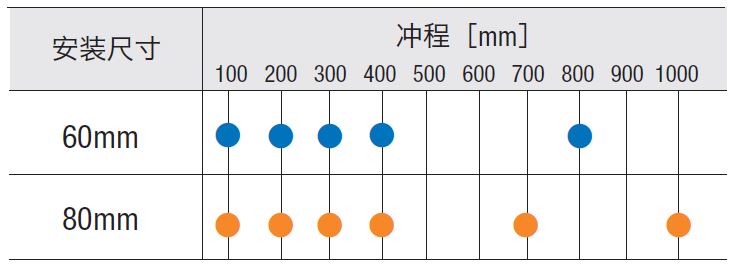

備有最長沖程為1000mm
備有最長沖程1000mm 可依據裝置進行選擇。備有各種相對應沖程的產品。

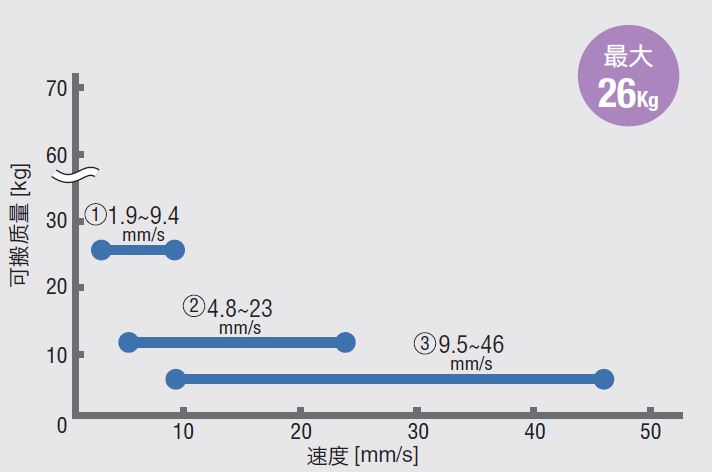

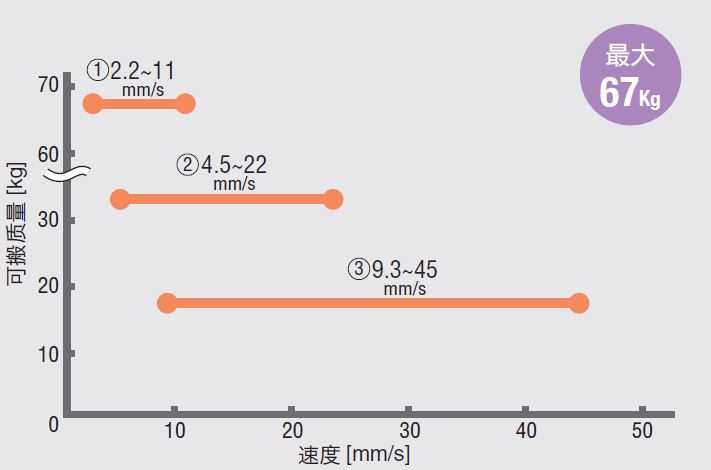

可搬質量和可變速度范圍(60Hz時)
◇安裝尺寸60mm

◇安裝尺寸80mm



小型調速器可輕松實現直線動作機構的速度控制
體積輕巧,功能完備

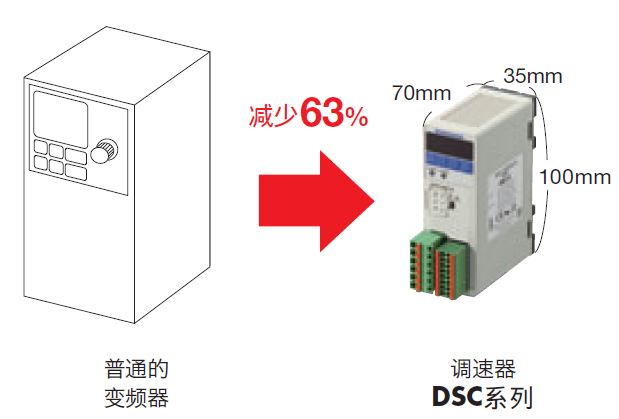

◇小型控制器
體積與普通的變頻器相比縮小了63%。

◇調速器(4速)
可設定4組運行數據,運行時可通過I/O實現
切換。

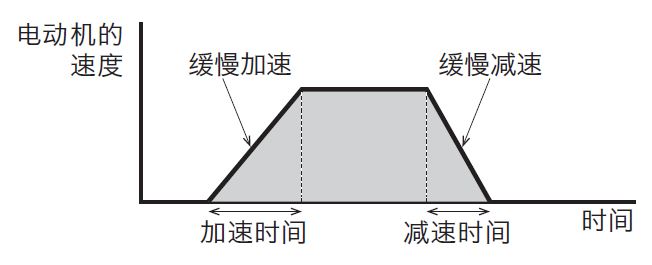

◇ 緩慢加速·緩慢減速
使起動停止時電動機的動作更為平滑。
可設定4段速度各自的加、減速度。

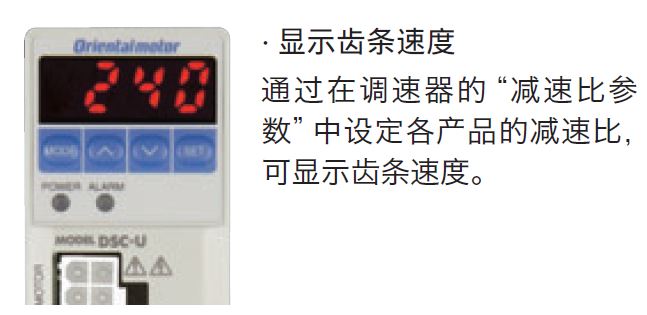

◇ 可實現直線動作狀態的可視化
通過調速器內置的數字顯示器,可顯示齒條 速度、 警報、警告、I/O狀態等。

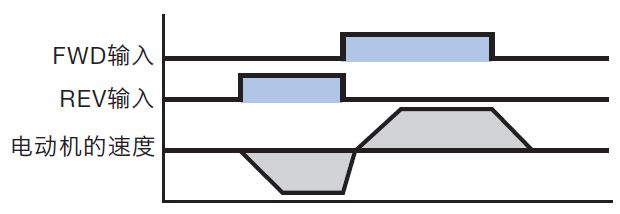

◇瞬時正反向運行
可瞬時切換運行中的電動機的旋轉方向。
(可有條件地進行短周期切換)



◇可進行外部速度設定



用途例

齒條·齒輪系統可應用于各種用途,能夠如同零件般選用,且便于使用。


通過改變安裝面,可在水平驅動、上下驅動的任意方向上使用 。

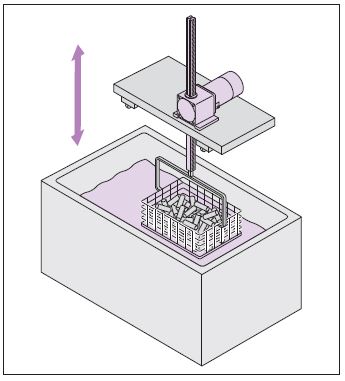

上下驅動

負載連接或齒條固定

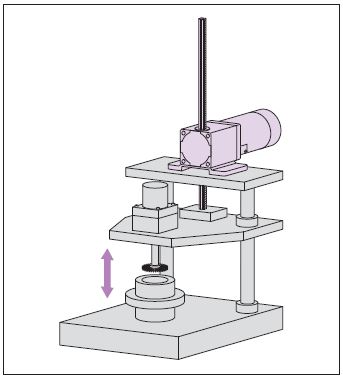

高推力

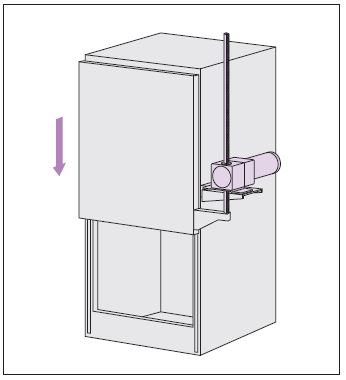

沉重的門等的上下開閉

上下驅動也很簡單。帶電磁制動器,可防止掉落、保持負載。 利用齒條端的螺絲孔,可輕松完成負載連接或齒條固定。 也可利用高推力,直接抬起沖壓機或工作臺。 即使是沉重的門等的上下開閉,也可自由改變開閉速度。
