首頁 > 產品介紹 > 電動傳動裝置 > 齒輪齒條系統 L系列 搭載αSTEP AZ(規格·選購)
電動傳動裝置
齒輪齒條系統

L系列（搭載αSTEP AZ系列）

L系列搭載AZ

齒條·齒輪系統是齒條齒輪機構與電動機組合而成的電動傳動裝置（直線電動機）。
電動機部采用了搭載無需電池的ABZO編碼器的αSTEPAZ系列，除可高精度定位外，
還可實現搬運最大100kg的高負載。

特征
規格?選購

請分別購買小型電動缸、驅動器、連接用電纜線。
（點擊相應的電動機類型，會出現相應的電動機、驅動器、連接用電纜線品名間以“+”相連接的形式）

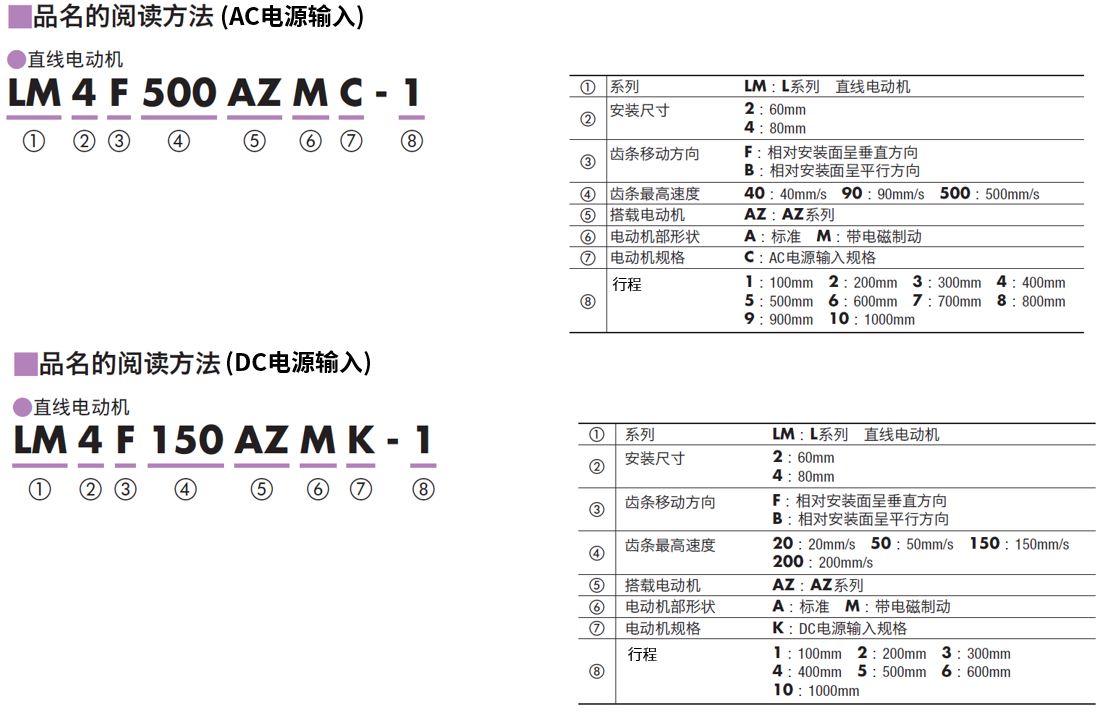

品名閱讀方法

選購配件




齒條移動方向
安裝尺寸
［mm］
機型
 電源輸入
可搬
質量
［kg］
使用速度范圍
［mm/s］
行程
［mm］
電動機
電磁
制動

水平(B型)
垂直
垂直(F型)
60
高速型
7
0 ～ 500
100 ～ 800
AZM66
無／有
10
0 ～ 250
5
0 ～ 200
100 ～ 500
10
0 ～ 100
高可搬質量型
30
0 ～ 90
100 ～ 800
0 ～ 50
100 ～ 500
80
高速型
7
0 ～ 500
100 ～ 1000
20
0 ～ 250
7
0 ～ 150
20
0 ～ 60
高可搬質量型
70
0 ～ 40
100
0 ～ 20
50
0 ～ 20
100
0 ～ 10


驅動器
驅動器機型
電源輸入
[V]
內藏定位型
單相100-120
單相/三相200-240
DC24/48
帶RS-485通信的
脈沖序列輸入型
脈沖序列輸入型
對應EtherCAT驅動器配置文件
EtherNet/IP對應
PROFINET對應
MECHATROLINK-Ⅲ對應
單相100-120
單相/三相200-240
SSCNETⅢ/H對應

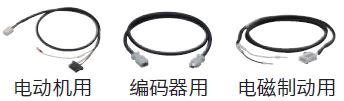

連接用電纜線套件／可動連接用電纜線套件

．從電動機出線的電動機電纜線及電磁制動電纜線不能直接連接到驅動器。連接到驅動器時，請使用連接用電纜線。
．當電纜線需要彎曲時，請使用可動連接用電纜線。


長度 [m]
0.5～20


選購配件

連接用電纜線套件/可動連接用電纜線套件
其他配件
微型光電傳感器套件
種類 品名
微型光電傳感器套件 PARP-PS2B PARP-PS4B

齒條外罩（微型光電傳感器用）
種類 品名
齒條外罩（微型光電傳感器用） 2LSC-P02 2LSC-P04
4LSC-P02 4LSC-P04

※如需購買其他配件，可在搜索欄直接搜索品名或垂詢客戶咨詢中心：400-820-6516。
