判斷可否使用Round功能（對象產品：AZ系列）

所謂Round功能，是指電動機輸出軸的旋轉數一旦超過設定范圍，就會自動將當前位置信息回歸到預設值。
只需在本技術輔助工具中輸入使用條件的數值，即可判斷可否使用Round功能。同時可以計算電子減速機和Round設定范圍值。
請作為裝置設計時的輔助工具使用。

從機構來判斷（假設設定Round功能的情況）

輸入設定值
減速比
※DGII系列時請輸入"18"

負載側每1個脈沖的旋轉量[deg]
負載側希望重置的角度[deg]

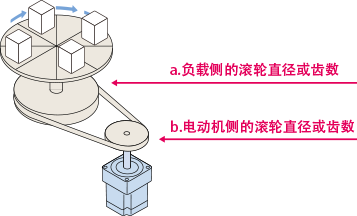

使用外部傳動機構

（如您選擇"是"，也請?zhí)顚懸韵驴崭瘢?/p>

a.負載側的滾輪直徑或齒數
b.電動機側的滾輪直徑或齒數

顯示判斷結果

判斷

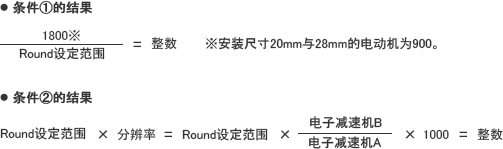

判斷參數的設定條件

條件①的結果
條件②的結果
電子減速機及Round設定范圍的設定值

電子減速機A
電子減速機B
電動機輸出軸分辨率
Round設定范圍[rev]

判斷結果

從設定值來判斷（Round已設定完畢時）

輸入設定值
電子減速機A
電子減速機B
Round設定范圍[rev]

顯示判斷結果

判斷

判斷參數的設定條件

條件①的結果
條件②的結果
此時電動機輸出軸的分辨率

電動機輸出軸分辨率

判斷結果

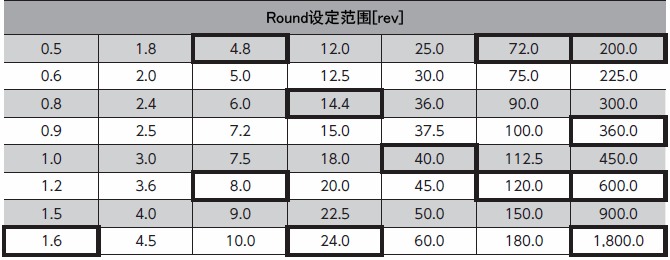

"初期坐標生成?Round設定范圍"可設定參數的值

"初期坐標生成?Round設定范圍"可設定參數的值請參看下表，僅限"900"或"1800"能整除的數字。設定除此之外的值時，會發生Round設定異常警報。

Round設定范圍[rev]

※
粗體邊框框出的數值不能在電動機安裝尺寸為20mm/28mm時設定。
