計算電子減速機

可簡單計算電子減速機。
請選擇系列并輸入希望機構實現的規格要求。按下“電子減速機計算”
按鈕即可顯示計算結果。

選擇系列

所選系列的規格值

分辨率 下限值 [P/R]
分辨率 上限值 [P/R]
電子減速機A、B的下限值
電子減速機A、B的上限值
出廠時設定的電動機分辨率 [P/R]

要求規格的輸入?計算結果的顯示

旋轉機構的場合

轉1圈的移動量 360 [deg]
最小移動量
(每1個脈沖的希望移動量)		 [deg]
使用減速機型電動機
減速比
※DGII系列固定減速比為1：18
使用外部傳動機構
負載側的皮帶輪外徑和齒數
電動機側的皮帶輪外徑和齒數
    判定
電子減速機A

電子減速機B

分辨率[P/R]


滾珠螺桿機構的場合

使用滾珠螺桿的導程 [mm]
最小移動量
(每1個脈沖的希望移動量)		 [mm]
使用減速機型電動機
減速比
※DGII系列固定減速比為1：18
使用外部傳動機構
負載側的皮帶輪外徑和齒數
電動機側的皮帶輪外徑和齒數
    判定
電子減速機A

電子減速機B

分辨率[P/R]


■ 電子減速機A/B的計算方法

以實例說明電子減速機A/B的計算方法。

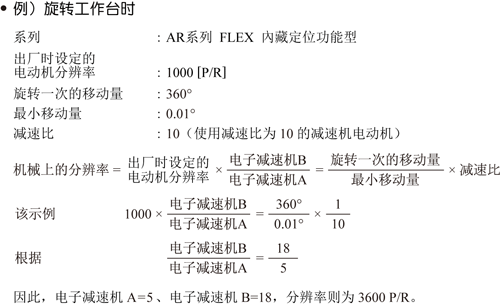

例）旋轉工作臺時

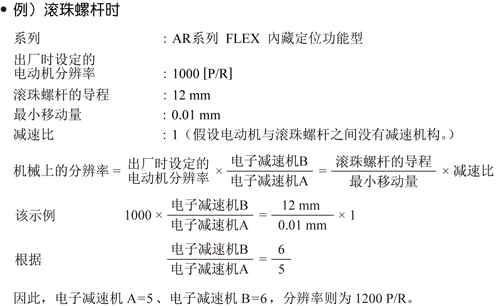

例）滾珠螺桿時
